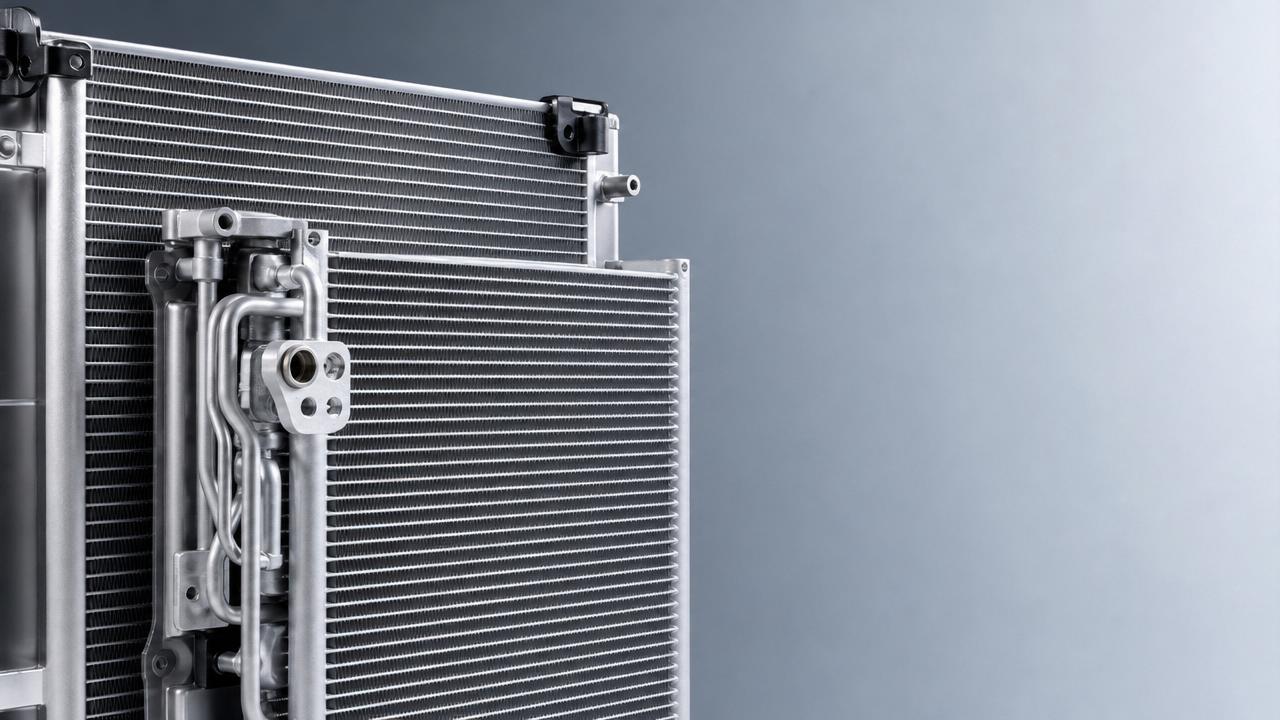

Cómo afecta el tamaño del condensador al rendimiento del aire acondicionado
Un Condensador correctamente dimensionado es fundamental para la eficiencia con la que un sistema de AC rechaza el calor, estabiliza la presión del refrigerante, y mantiene el rendimiento de refrigeración bajo condiciones de carga variables. Para evaluadores técnicos que analizan vehículos pesados, maquinaria de construcción, o módulos de refrigeración de nueva energía, el dimensionamiento del condensador no es solo una cuestión de montaje, sino también un factor clave que afecta la durabilidad, el consumo de energía, y la fiabilidad del sistema. Este artículo explica cómo el tamaño del condensador influye en el rendimiento del AC y qué puntos de evaluación deben considerarse al seleccionar o validar un condensador para aplicaciones exigentes.
En plataformas pesadas, los márgenes térmicos suelen ser más estrechos que en aplicaciones de automóviles de pasajeros. El ralentí prolongado, los sitios polvorientos, la alta carga del motor, y el embalaje compacto pueden exponer una selección débil de Condensador dentro de 30–60 minutos de funcionamiento.
Para un evaluador técnico, la pregunta no es simplemente si la pieza encaja. La pregunta más importante es si el Condensador puede mantener la presión, el flujo de aire, y el rechazo de calor durante todo el ciclo de trabajo.
Por qué importa el tamaño del condensador en el rechazo de calor del AC
El Condensador recibe vapor de refrigerante de alta presión desde el compresor y rechaza el calor al aire ambiente. Su área frontal, diseño de tubos, densidad de aletas, y volumen interno determinan la rapidez con la que puede ocurrir el cambio de fase.
Cuando el tamaño del Condensador es demasiado pequeño, el refrigerante puede salir del núcleo a una temperatura elevada. Eso aumenta la presión de cabeza, eleva el trabajo del compresor, y reduce la capacidad de refrigeración del evaporador durante la demanda máxima.
Área del núcleo, flujo de aire, y estabilidad de presión
Un Condensador más grande generalmente proporciona más superficie de transferencia de calor, pero el tamaño por sí solo no es suficiente. Un núcleo grande mal ubicado aún puede rendir por debajo de lo esperado si el flujo de aire cae un 15%–25% detrás de parrillas, protecciones, o equipos hidráulicos.
Los evaluadores deben comparar el flujo de aire real del vehículo, no solo los valores de banco. El diámetro del ventilador, las fugas de la carcasa, el riesgo de obstrucción de las aletas, y el ángulo de instalación afectan la capacidad utilizable del Condensador.
La siguiente tabla resume los efectos comunes relacionados con el dimensionamiento que aparecen durante la validación técnica de camiones pesados, cargadoras, excavadoras, y módulos de refrigeración eléctricos.
La conclusión clave es que el tamaño del Condensador debe interpretarse junto con el flujo de aire y el comportamiento del refrigerante. Una evaluación correcta combina ajuste dimensional, equilibrio térmico, y tendencias de presión de funcionamiento.
Efecto sobre la eficiencia del compresor
Si el Condensador no puede rechazar el calor con suficiente rapidez, la presión de descarga del compresor aumenta. Incluso un aumento del 10%–15% en la carga de presión puede acelerar el desgaste del embrague, la tensión de la correa, o el consumo de energía del compresor eléctrico.
Para módulos de nueva energía, este efecto es especialmente importante porque el rendimiento del AC compite con la gestión térmica de la batería. Un Condensador estable ayuda a reducir la velocidad innecesaria del ventilador y la demanda eléctrica.
Condensador subdimensionado vs. sobredimensionado: riesgos técnicos
Tanto el subdimensionamiento como el sobredimensionamiento pueden crear problemas. El mejor Condensador no siempre es el más grande; es la unidad que coincide con el circuito de refrigerante, el paquete de flujo de aire, y el ciclo de trabajo.
Riesgos de un Condensador subdimensionado
Un Condensador subdimensionado suele superar una prueba corta de ralentí pero falla bajo carga prolongada. Los síntomas en campo pueden incluir enfriamiento lento de la cabina, activación del interruptor de alta presión, y refrigeración reducida después de 20–40 minutos.
- Mayor temperatura de condensación durante el funcionamiento con alta temperatura ambiente, especialmente por encima de 38℃.
- Menor eficiencia del evaporador porque el refrigerante entra en el dispositivo de expansión con subenfriamiento insuficiente.
- Riesgo de sobrecalentamiento del compresor cuando la presión de cabeza permanece elevada a lo largo de ciclos repetidos.
- Intervalos de servicio más cortos debido al estrés térmico en mangueras, sellos, y accesorios.
Estos riesgos se vuelven más graves en maquinaria de construcción, donde el barro, el polvo, y los residuos pueden reducir el área efectiva de aletas después de solo 1–2 turnos sin limpieza.
Riesgos de un Condensador sobredimensionado
El sobredimensionamiento a veces se utiliza como una solución rápida, pero puede introducir problemas de embalaje y control del sistema. El volumen adicional del núcleo puede requerir ajuste de la carga de refrigerante dentro de un rango controlado.
Un Condensador muy grande también puede bloquear el flujo de aire hacia el radiador, el intercooler, o el enfriador de aceite hidráulico. En paquetes de refrigeración multicapa, un aumento de 5℃ en la temperatura del aire aguas abajo puede afectar la reserva de refrigeración del motor.
Interacción con intercambiadores de calor adyacentes
Los vehículos pesados rara vez usan el Condensador como un componente aislado. Puede ubicarse delante de un radiador de tanque de agua, enfriador de aire de carga, enfriador de aceite, o módulo térmico de batería.
Por esta razón, los evaluadores deben estudiar todo el conjunto de intercambiadores de calor. Liaocheng Xinde Auto Parts Co., Ltd. se centra en radiadores, intercoolers, radiadores para maquinaria de construcción, y módulos de radiador de nueva energía, apoyando la correspondencia térmica integrada para plataformas exigentes.
Para programas de servicio o reemplazo relacionados con Volvo, los evaluadores también pueden revisarradiador xd007 para volvo , con modelos 1542735 y 96910 y parámetro de tamaño 740*760*62, al evaluar la compatibilidad del paquete de refrigeración adyacente.
Parámetros clave para la selección y validación del condensador
Una selección adecuada de Condensador debe basarse en parámetros medibles en lugar de similitud visual. Los evaluadores técnicos suelen necesitar al menos 6 puntos de inspección antes de aprobar piezas de reemplazo o de nuevo desarrollo.
Puntos de evaluación dimensional y térmica
La dimensión de montaje es solo el primer punto de control. El grosor del núcleo, el paso de aletas, la orientación de los puertos, el tipo de refrigerante, y la presión admisible influyen en si el Condensador funciona de manera fiable.
- Confirmar el tamaño del núcleo, la ubicación del soporte, y la holgura de instalación dentro de ±1–2 mm cuando sea necesario.
- Comprobar la compatibilidad del refrigerante, incluidos los requisitos del sistema R134a o R1234yf.
- Medir la distribución del flujo de aire en ralentí, a velocidad nominal del ventilador, y en condiciones simuladas de carretera.
- Registrar la presión del lado alto, la presión del lado bajo, y la temperatura del aire de salida durante 30 minutos.
- Verificar la resistencia a fugas mediante métodos de caída de presión, helio, o inmersión en agua.
- Evaluar la protección contra la corrosión para entornos operativos costeros, mineros, o de alta humedad.
El Condensador debe probarse en la misma dirección de instalación y ruta de flujo de aire utilizada en la máquina. Los resultados solo de banco pueden ocultar restricciones reales de embalaje.
La siguiente tabla proporciona factores prácticos de decisión para comparar opciones de Condensador en proyectos de abastecimiento técnico o validación de producto.
Una decisión calificada de Condensador equilibra estos factores en conjunto. Centrarse en una sola dimensión mientras se ignora la clasificación de presión o la resistencia al flujo de aire puede provocar costosas correcciones en campo.
Consideraciones de material y fabricación
Las estructuras de aluminio soldadas por brasado son comunes porque combinan control de peso con buena transferencia de calor. Sin embargo, la protección de aletas, la consistencia de la pared del tubo, y la soldadura de los colectores siguen siendo áreas críticas de inspección.
Para equipos de compras, un proveedor estable debe proporcionar confirmación de muestras, comunicación de planos, revisión de embalaje, y trazabilidad por lotes. Un ciclo de desarrollo típico puede tomar 2–4 semanas dependiendo de la complejidad.
Escenarios de aplicación en sistemas pesados y de nueva energía
La estrategia de dimensionamiento del condensador cambia según la aplicación. Un camión de larga distancia, una cargadora de ruedas, y un autobús eléctrico pueden requerir prioridades térmicas diferentes incluso si la carga de refrigeración nominal parece similar.
Camiones pesados y vehículos comerciales
En camiones pesados, el Condensador debe manejar la variación del flujo de aire en largas distancias, el calor del compartimento del motor, y la refrigeración frecuente en ralentí. La durabilidad y la refrigeración estable de la cabina suelen ponderarse por igual.
Los evaluadores técnicos deben ejecutar simulaciones de ralentí, subida, y parada y arranque. Una validación de 3 modos puede revelar si la presión del lado alto se recupera rápidamente después de cambios repentinos de carga.
Maquinaria de construcción
La maquinaria de construcción suele operar a baja velocidad del vehículo y alta carga del motor. Por lo tanto, el rendimiento del Condensador depende en gran medida de la capacidad del ventilador, el sellado de la carcasa, y la facilidad de limpieza.
Un Condensador con aletas muy densas puede funcionar bien en pruebas limpias pero obstruirse más rápido en sitios polvorientos. El paso de aletas y el diseño de la pantalla protectora deben revisarse juntos.
Módulos de refrigeración de nueva energía
En vehículos de nueva energía, el AC y la refrigeración de la batería pueden compartir recursos de gestión térmica. El dimensionamiento del condensador afecta el confort de la cabina, el control de temperatura de la batería, y el consumo de energía eléctrica.
Como los compresores eléctricos responden de manera diferente a las unidades accionadas por correa, los evaluadores deben monitorear el consumo de corriente, la presión del refrigerante, y la estrategia de control durante ciclos repetidos de 5–10 minutos.
Capacidad del proveedor en paquetes de refrigeración integrados
Liaocheng Xinde Auto Parts Co., Ltd. fue establecida en 2018 con un capital registrado de 5 millones de RMB y una inversión total de 50 millones de RMB.
La empresa fabrica radiadores de tanque de agua, intercoolers, radiadores para maquinaria de construcción, y componentes relacionados para camiones pesados y módulos de radiador de nueva energía, ayudando a los evaluadores a coordinar múltiples intercambiadores de calor en un solo paquete.
Sus honores provinciales y municipales, incluidos Empresa de Alta Tecnología y reconocimiento relacionado con consumidores confiables, reflejan una trayectoria de desarrollo centrada en la capacidad de fabricación y la responsabilidad de mercado.
Flujo de trabajo práctico de validación para evaluadores técnicos
Un flujo de trabajo de validación disciplinado reduce el riesgo de aprobar un Condensador que funciona en planos pero falla en campo. El proceso debe incluir comprobaciones tanto de laboratorio como en máquina instalada.
Un enfoque de validación de 5 pasos
- Definir el ciclo de trabajo: rango de temperatura ambiente, horas de funcionamiento, proporción de ralentí, y patrón de carga.
- Confirmar el embalaje: tamaño del núcleo, posición del soporte, ángulo del puerto, y holgura de enrutamiento de mangueras.
- Probar la respuesta térmica: presión, subenfriamiento, temperatura del aire de salida, y comportamiento del ventilador.
- Comprobar la durabilidad: vibración, fugas, exposición a la corrosión, y accesibilidad de limpieza.
- Revisar la preparación del suministro: tiempo de muestras, acuerdo de planos, embalaje, y plan de inspección por lotes.
Para piezas de reemplazo, el flujo de trabajo puede completarse en 7–15 días si los planos y las muestras están disponibles. El desarrollo de nuevos módulos generalmente necesita una confirmación más larga.
Errores comunes que se deben evitar
Un error común es seleccionar un Condensador solo por el tamaño externo. Dos núcleos con dimensiones similares pueden diferir significativamente en número de tubos, diseño de pasajes internos, y capacidad de rechazo de calor.
Otro error es ignorar el entorno de servicio. Las flotas de minería, agricultura, y construcción necesitan acceso de limpieza más fácil y mayor protección contra la deformación de aletas que los vehículos de carretera típicos.
Un tercer error es validar el rendimiento del AC sin comprobar el impacto en el radiador. Si el Condensador aumenta la resistencia aguas arriba, el sistema de refrigeración del motor puede perder reserva durante el funcionamiento de alta carga.
Preguntas de compras que vale la pena hacer
- ¿Puede el proveedor apoyar la revisión de planos y la correspondencia de muestras antes del pedido a granel?
- ¿Qué método de inspección se utiliza para fugas y consistencia del brasado?
- ¿Puede el embalaje proteger aletas y puertos durante el transporte de larga distancia?
- ¿Es compatible el Condensador con el refrigerante objetivo y el rango de presión de funcionamiento?
- ¿Pueden coordinarse componentes relacionados de radiador o intercooler para una solución completa de paquete de refrigeración?
Estas preguntas ayudan a separar el reemplazo visual de la selección de grado de ingeniería. También respaldan una comunicación más clara entre los equipos técnicos, de compras, y de mantenimiento.
Elegir el socio adecuado para condensadores
El Condensador adecuado mejora la refrigeración del AC, protege la vida útil del compresor, y ayuda a que todo el sistema térmico permanezca estable bajo condiciones exigentes. El tamaño es importante, pero debe coincidir con el flujo de aire, la presión, la durabilidad, y los intercambiadores de calor adyacentes.
Para evaluadores técnicos, el mejor enfoque es definir primero las condiciones de funcionamiento, verificar en segundo lugar los parámetros medibles, y confirmar la capacidad del proveedor antes de pasar a compras en volumen.
Liaocheng Xinde Auto Parts Co., Ltd. proporciona experiencia de fabricación en radiadores, intercoolers, componentes de refrigeración para maquinaria de construcción, y módulos de radiador de nueva energía para clientes B2B globales.
Si está evaluando el rendimiento del Condensador, validando un diseño de paquete de refrigeración, o abasteciéndose de componentes térmicos relacionados para servicio pesado, contáctenos para hablar sobre detalles de producto, muestras, y soluciones personalizadas.
