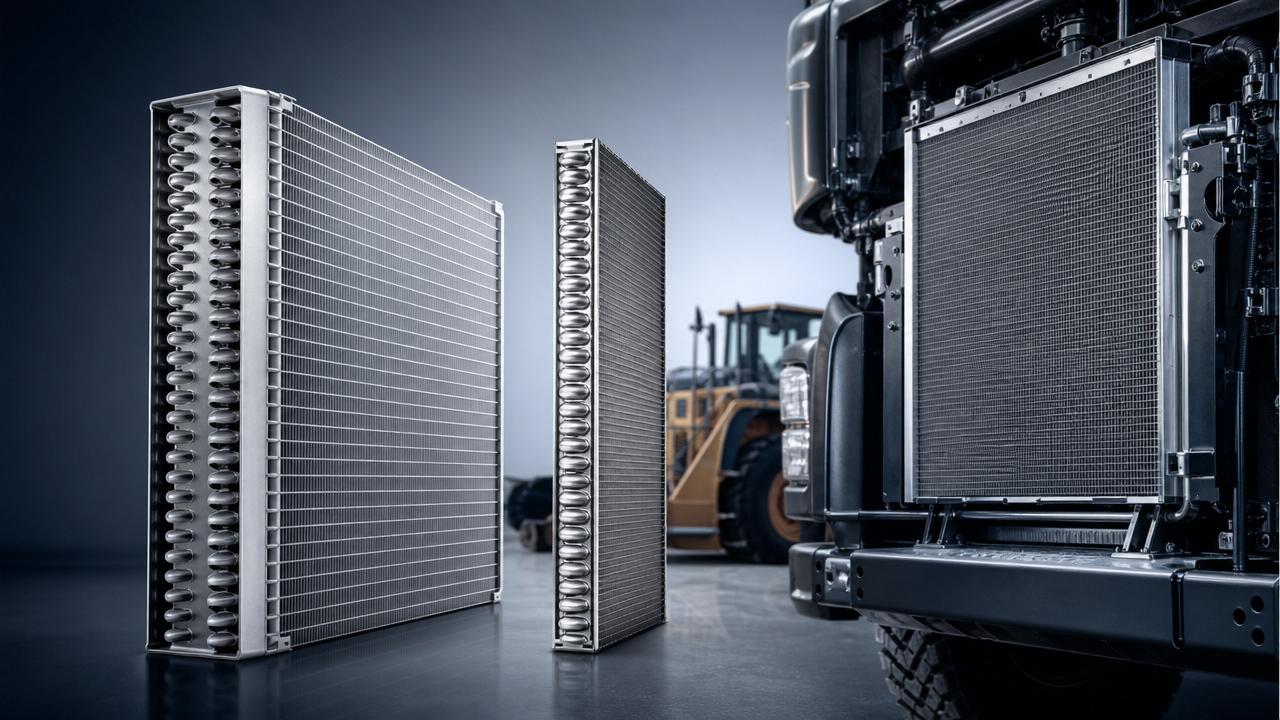

Cómo cambia el grosor del núcleo del radiador los resultados de enfriamiento
Cómo el espesor del núcleo del radiador cambia los resultados de enfriamiento
Para la evaluación técnica, el espesor del núcleo del radiador no es solo un detalle dimensional. Cambia la disipación de calor, la resistencia al flujo de aire, el comportamiento del refrigerante y la consistencia del enfriamiento a largo plazo.
Un núcleo de radiador más grueso puede aumentar la capacidad de enfriamiento en algunos sistemas. En otros casos, incrementa la restricción y debilita el rendimiento cuando el flujo de aire o la potencia del ventilador son limitados.
Por eso la selección del núcleo del radiador debe basarse en la carga operativa, el espacio de instalación, el ciclo de trabajo y el riesgo de contaminación. Un espesor incorrecto puede generar temperaturas inestables y problemas de servicio innecesarios.
Este artículo explica cómo el espesor del núcleo del radiador cambia los resultados de enfriamiento, qué verificar antes de la selección y dónde el espesor tiene el mayor impacto en aplicaciones de servicio pesado.
Por qué es importante una evaluación estructurada
Los sistemas de enfriamiento rara vez fallan por un solo valor. El espesor del núcleo del radiador interactúa con el diseño de los tubos, la densidad de las aletas, la capacidad del ventilador, el flujo del refrigerante y el entorno operativo del vehículo.
Una revisión estructurada ayuda a comparar opciones de núcleo de radiador en condiciones térmicas reales. También reduce el riesgo de sobredimensionar el núcleo y perjudicar accidentalmente la eficiencia del flujo de aire.
En la ingeniería de piezas, especialmente para camiones pesados y maquinaria, un núcleo de radiador debe evaluarse como un sistema intercambiador de calor en lugar de como un componente simple donde más grueso es mejor.
Verificaciones clave antes de elegir el espesor del núcleo del radiador
- Confirme la carga térmica real en operación máxima, incluida la temperatura ambiente, la potencia del motor, los períodos de ralentí, la subida en pendiente y la demanda térmica auxiliar de los módulos cercanos.
- Verifique primero el flujo de aire disponible. Un núcleo de radiador más grueso puede añadir área de superficie, pero una penetración deficiente del aire puede reducir la transferencia de calor efectiva a través de conductos de aletas más profundos.
- Mida el rendimiento del ventilador frente a la caída de presión. Si la curva del ventilador no puede superar la resistencia adicional, los resultados de enfriamiento pueden disminuir a pesar de un núcleo de radiador más grande.
- Revise la pérdida de presión del lado del refrigerante. Más filas o tubos más profundos pueden cambiar la distribución del flujo y pueden crear zonas calientes si la capacidad de la bomba ya es limitada.
- Compare la densidad de las aletas y la geometría de los tubos con el espesor. Un núcleo de radiador más delgado y bien diseñado puede superar a un núcleo más grueso con un mal equilibrio del flujo interno y externo.
- Evalúe la exposición a la contaminación. El polvo, el barro, los insectos y las partículas aceitosas reducen el flujo de aire más rápidamente en núcleos más profundos, especialmente en entornos de construcción y todoterreno.
- Verifique las limitaciones de espacio alrededor de carenados, enfriadores de aire de carga, condensadores y protecciones. El espesor del núcleo afecta el espaciamiento del conjunto y el comportamiento térmico del módulo completo.
- Examine los objetivos de vida útil. El rendimiento térmico del primer día importa, pero un enfriamiento estable después de ensuciamiento, vibración y ciclos térmicos repetidos importa aún más.
Cómo influye el espesor del núcleo del radiador en los resultados de enfriamiento
1. Aumenta la superficie de transferencia de calor
Un núcleo de radiador más grueso generalmente añade más área de tubos y aletas. Eso puede mejorar la disipación de calor cuando tanto el aire como el refrigerante se mueven eficientemente a través de toda la profundidad.
Este beneficio es más fuerte cuando la carga térmica es alta y el sistema de ventilación tiene suficiente reserva de presión estática. De lo contrario, la profundidad adicional se convierte en un área de superficie infrautilizada.
2. Aumenta la resistencia al flujo de aire
A medida que aumenta el espesor del núcleo del radiador, el aire debe pasar a través de más material de aletas y un recorrido de flujo más largo. Esto incrementa la caída de presión en el lado del aire.
Si el ventilador, el carenado o la velocidad del vehículo no pueden soportar esa resistencia, el flujo de aire disminuye. Un menor flujo de aire a menudo anula la ganancia de enfriamiento esperada de un núcleo de radiador más grueso.
3. La distribución del refrigerante puede cambiar
La profundidad del núcleo afecta la cantidad de tubos, la longitud del recorrido y el comportamiento del flujo interno. Una distribución desigual del refrigerante puede dejar algunas secciones más frías y otras sobrecargadas.
Un buen diseño del núcleo del radiador equilibra la disposición de los colectores, las dimensiones de los tubos y las características de la bomba. El espesor por sí solo no garantiza un rendimiento térmico uniforme.
4. La sensibilidad al ensuciamiento puede aumentar
En ciclos de trabajo con mucho polvo, un núcleo de radiador más profundo puede atrapar residuos con mayor facilidad a través de múltiples capas de aletas. La limpieza también se vuelve más difícil si la contaminación penetra más allá de la cara frontal.
Para servicio severo, una profundidad ligeramente menor con una mayor retención del flujo de aire puede superar a un núcleo de radiador más grueso después de meses de exposición en condiciones reales.
Notas de aplicación para diferentes escenarios operativos
Camiones pesados
Las subidas largas, el alto peso bruto y el arrastre a baja velocidad generan una carga térmica sostenida. Aquí, el espesor del núcleo del radiador debe adaptarse a la capacidad del ventilador y a la reserva de flujo del refrigerante.
Cuando el área frontal es limitada, un núcleo de radiador más grueso puede ayudar. Sin embargo, el polvo de la carretera y los conjuntos de enfriamiento multimódulo aún deben considerarse cuidadosamente.
Maquinaria de construcción
La maquinaria de construcción a menudo enfrenta barro, arena, operación a baja velocidad y vibración severa. En este contexto, la retención del flujo de aire después del ensuciamiento suele ser más importante que el rendimiento máximo de un núcleo limpio.
Un núcleo de radiador demasiado grueso puede obstruirse más rápido. El acceso para servicio, la frecuencia de limpieza y la robustez del núcleo deben guiar la decisión final sobre el espesor.
Módulos térmicos de nuevas energías
Los sistemas de baterías, la electrónica de potencia y las unidades de tracción eléctrica necesitan un control estable de la temperatura. Estos sistemas pueden priorizar una consistencia térmica más estricta sobre el pico de capacidad de enfriamiento en un solo punto.
En módulos integrados, el espesor del núcleo del radiador debe funcionar junto con un empaquetado compacto y estrategias de flujo de aire de bajo ruido. La resistencia equilibrada se vuelve especialmente importante.
Autobuses de transporte público
Para las plataformas de autobuses, la fiabilidad y el tiempo de actividad son críticos. Una solución comoRadiador para Ankai puede respaldar el transporte público con una construcción de aluminio de calidad premium.
Con tecnología avanzada de brasado, este tipo de radiador respalda la gestión térmica para autobuses diésel y autobuses eléctricos de nueva energía, al tiempo que ayuda a reducir el tiempo de inactividad y proteger la vida útil de los componentes.
Riesgos que comúnmente se pasan por alto
Suponer que más espesor siempre significa mejor enfriamiento es un error frecuente. Una vez que el flujo de aire colapsa, la profundidad adicional del núcleo del radiador añade costo y masa sin ofrecer resultados estables.
Probar solo en condiciones limpias también puede llevar a decisiones erróneas. Un núcleo de radiador debe evaluarse en estados de ensuciamiento, calor, baja velocidad y carga máxima.
Otro riesgo es ignorar el conjunto completo de enfriamiento. La ubicación del condensador, la resistencia del intercooler, el diseño de la rejilla y el sellado del carenado del ventilador afectan el rendimiento del núcleo del radiador.
La calidad del material también importa. La construcción de aluminio premium y un brasado fiable influyen en la durabilidad, la resistencia a fugas y la consistencia de la transferencia de calor a largo plazo.
Sugerencias prácticas de ejecución
- Comience con la carga térmica, no con el espesor del catálogo. Defina el peor caso de calor operativo, la temperatura objetivo de salida y la caída de presión permitida.
- Compare al menos dos profundidades de núcleo de radiador con datos de la curva del ventilador. Valide el flujo de aire, no solo el área de superficie teórica.
- Evalúe pronto el rendimiento del núcleo sucio. El ensuciamiento simulado a menudo cambia la mejor selección del núcleo del radiador.
- Revise la integración del módulo, incluidos el intercooler, el condensador, el carenado y el espaciamiento de las protecciones antes de fijar el espesor del núcleo.
- Utilice criterios de durabilidad junto con los datos de enfriamiento. La resistencia a la vibración y la calidad del brasado afectan el valor real en servicio.
Conclusión final
El espesor del núcleo del radiador cambia los resultados de enfriamiento mediante un equilibrio entre el área de transferencia de calor, la resistencia al flujo de aire, la distribución del refrigerante y el comportamiento frente a la contaminación. El mejor núcleo de radiador es el que está adaptado a todo el sistema.
Para la selección de piezas en camiones, maquinaria y sistemas térmicos de autobuses, compare las opciones de espesor con datos operativos reales en lugar de suposiciones. Ese enfoque mejora la fiabilidad, la estabilidad térmica y el rendimiento del ciclo de vida.
Liaocheng Xinde Auto Parts Co., Ltd. se centra en el desarrollo de radiadores, intercoolers y módulos térmicos para aplicaciones de servicio pesado y de nueva energía. Su experiencia en investigación, producción y suministro global respalda una correspondencia más precisa de los componentes de enfriamiento.
Antes de la próxima decisión de diseño o reemplazo, revise conjuntamente los límites del flujo de aire, el riesgo de ensuciamiento y el ciclo de trabajo. Esa es la forma más fiable de elegir el espesor correcto del núcleo del radiador.
