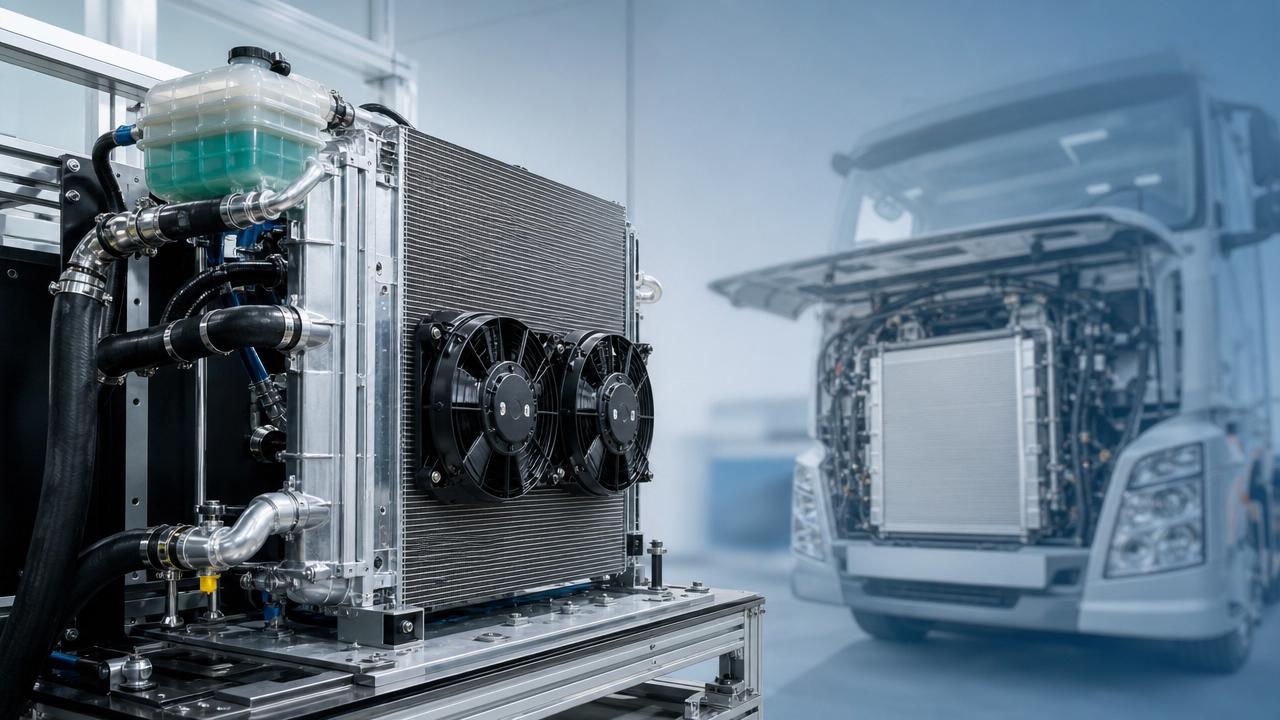

Cómo evaluar la eficiencia de refrigeración del radiador

Evaluar la eficiencia de refrigeración del Radiador requiere más que comprobar de un vistazo la temperatura superficial o el flujo de aire. Para los equipos de evaluación técnica, un juicio preciso depende del rendimiento de transferencia de calor, la caída de presión, el flujo de refrigerante, el diseño de las aletas, la calidad del material y las condiciones reales de funcionamiento. Ya sea que la aplicación sea un camión pesado, maquinaria de construcción o un módulo de refrigeración de nueva energía, comprender estos indicadores ayuda a identificar la estabilidad del rendimiento, la durabilidad y la compatibilidad del sistema antes de que ocurra una falla.

En la evaluación de piezas B2B, el Radiador no es un componente aislado. Funciona con el ventilador, la bomba de refrigerante, el termostato, la disposición de las mangueras, el intercooler, el condensador, el enfriador hidráulico y la estrategia de control electrónico. Por lo tanto, una evaluación técnicamente sólida debe combinar datos de banco, revisión de instalación, condiciones de carga en campo e indicadores de durabilidad a largo plazo.

Indicadores clave para juzgar la eficiencia de refrigeración del Radiador

Un Radiador es eficiente cuando elimina el calor requerido bajo condiciones de funcionamiento definidas mientras mantiene una caída de presión aceptable y una temperatura estable del refrigerante. Para camiones pesados y maquinaria de construcción, la evaluación suele comenzar con 4 indicadores: rechazo de calor, flujo de refrigerante, resistencia del lado del aire y consistencia estructural.

Capacidad de transferencia de calor y diferencia de temperatura

El rendimiento de transferencia de calor debe medirse mediante la temperatura de entrada, la temperatura de salida, el caudal de refrigerante y el aumento de la temperatura del aire. Un simple escaneo superficial puede pasar por alto obstrucciones internas, distribución desigual del refrigerante o contaminación de las aletas. En comprobaciones típicas de refrigeración del motor, una caída de temperatura del refrigerante de 8℃–15℃ a través del núcleo puede indicar un intercambio de calor efectivo, dependiendo de la carga y las condiciones ambientales.

Los equipos técnicos deben comparar el rendimiento del Radiador con la carga térmica requerida, no solo con otra muestra. Un componente que funciona bien a 25℃ de ambiente puede volverse marginal a 40℃ de ambiente, especialmente en aplicaciones de minería, logística o construcción todoterreno donde el flujo de aire a baja velocidad es común.

Caída de presión y estabilidad del flujo de refrigerante

Una baja caída de presión del refrigerante no siempre es mejor. Si los tubos internos están demasiado abiertos, el tiempo de contacto para la transferencia de calor puede ser insuficiente. Si la caída de presión es excesiva, aumenta la carga de la bomba y la circulación se vuelve inestable. Muchos programas de evaluación definen la caída de presión permitida en 2 o 3 puntos de flujo, como ralentí, potencia nominal y simulación de sobrecarga.

La siguiente tabla muestra indicadores prácticos comúnmente utilizados durante la evaluación del Radiador. Los valores no son estándares universales de aprobación o rechazo, pero ayudan a los evaluadores técnicos a organizar los datos de prueba y comparar muestras de proveedores bajo condiciones repetibles.

La conclusión clave es que la eficiencia del Radiador es un resultado del sistema. Una muestra con excelente rechazo de calor pero alta caída de presión aún puede fallar en el vehículo. Los equipos técnicos deben registrar los valores bajo temperatura ambiente controlada, carga del motor estable y concentración de refrigerante constante.

Diseño de aletas, espesor del núcleo y calidad del material

El paso de las aletas, el ángulo de las lamas, la disposición de los tubos y el espesor del núcleo determinan cuánto calor puede pasar del refrigerante al aire. Un Radiador más grueso no es automáticamente más eficiente. Si el flujo de aire no puede penetrar las filas traseras, parte del núcleo queda infrautilizada y aumenta la potencia del ventilador.

La consistencia del material también importa. El espesor de la tira de aluminio, la calidad de la soldadura fuerte, la resistencia del tanque de plástico y la estabilidad de la junta afectan tanto la eficiencia de refrigeración como la vida útil. Para equipos de alta vibración, la tolerancia dimensional y la rigidez de montaje pueden ser tan importantes como el cálculo térmico.

Métodos de prueba para equipos de evaluación técnica

Una evaluación fiable del Radiador generalmente combina 3 etapas: inspección visual, prueba de rendimiento controlada y verificación de la aplicación. Cada etapa responde a una pregunta diferente: si el componente está construido correctamente, si funciona bajo condiciones medidas y si puede permanecer estable en la máquina objetivo.

Paso 1: Inspección visual y dimensional

Antes de realizar pruebas térmicas, inspeccione el núcleo del Radiador, los tanques, los puntos de montaje, las áreas de sellado y las conexiones de tubería. Compruebe la deformación de las aletas, la uniformidad de la soldadura, la alineación de los tubos, la resistencia del soporte y posibles interferencias con la cubierta del ventilador o el bastidor.

• Mida las dimensiones clave según los planos, prestando atención a la posición de los orificios de montaje y la orientación de entrada-salida.
• Compruebe la proporción de daño en las aletas; las áreas aplastadas visibles superiores al 5% pueden afectar la distribución del flujo de aire.
• Inspeccione las zonas de soldadura y soldadura fuerte para detectar grietas, uniones incompletas, oxidación o flujo irregular del material de aporte.
• Confirme la clasificación de presión de la tapa, los puertos de sensores, la ubicación de la válvula de drenaje y el diámetro de conexión de las mangueras.

Paso 2: Pruebas de banco bajo condiciones repetibles

Las pruebas de banco ayudan a separar el rendimiento del Radiador de las variables del vehículo. Una prueba controlada puede establecer el flujo de refrigerante, la velocidad del aire, la temperatura de entrada y las condiciones ambientales. Para comparar entre proveedores, se deben utilizar la misma velocidad del ventilador, mezcla de refrigerante y carga térmica.

Las duraciones comunes de prueba varían desde 20 minutos para la estabilización hasta 2 horas para observación térmica prolongada. Si la curva de temperatura aumenta continuamente después de la estabilización, es posible que el Radiador no tenga suficiente reserva de rechazo de calor para la aplicación.

Puntos de datos recomendados

1. Temperatura de entrada del refrigerante, temperatura de salida y caudal.
2. Temperatura de entrada del aire, temperatura de salida del aire y velocidad del flujo de aire.
3. Caída de presión del lado del refrigerante y caída de presión del lado del aire.
4. Tiempo de estabilización térmica, generalmente registrado en intervalos de 5 minutos.
5. Condición de fugas posterior a la prueba y cambios estructurales visibles.

Paso 3: Verificación en campo en condiciones reales de funcionamiento

La verificación en campo es esencial porque el polvo, la vibración, el empaquetado del compartimento del motor, el ciclo de carga, la altitud y la estrategia de control del ventilador pueden cambiar el comportamiento del Radiador. Un camión pesado que realiza transporte de larga distancia a 80–100 km/h tiene un perfil de refrigeración diferente al de una excavadora que trabaja a baja velocidad durante 8 horas.

Para módulos de radiador de nueva energía, la evaluación debe incluir la refrigeración del paquete de baterías, el rechazo de calor del controlador del motor, la lógica de control de la bomba y la respuesta de gestión térmica durante la carga o la aceleración rápida. El objetivo no es solo la refrigeración máxima, sino la estabilidad de la temperatura dentro del rango diseñado del sistema.

Evaluación específica por aplicación: camiones pesados, maquinaria y módulos de nueva energía

Diferentes vehículos imponen diferentes demandas a un Radiador. La evaluación técnica debe hacer coincidir el producto con la carga operativa, el entorno de mantenimiento, el espacio de instalación y el intervalo de servicio esperado. Un componente adecuado para transporte por carretera puede no sobrevivir de la misma manera en una cantera o en un sitio de construcción con mucho polvo.

Sistemas de refrigeración de camiones pesados

Para camiones pesados, la refrigeración estable en subidas largas, alta carga útil y condiciones ambientales calurosas es fundamental. El Radiador debe equilibrar el rechazo de calor con baja resistencia al aire porque la activación del ventilador afecta el consumo de combustible y la respuesta del motor.

También debe revisarse la correspondencia del intercooler. Por ejemplo, elintercooler xd035 para volvo, modelo 21649511, se especifica con un parámetro de tamaño 1020*890*62 para aplicaciones Volvo. Al evaluar el paquete de refrigeración, el intercooler, el Radiador y la cubierta del ventilador deben comprobarse juntos para evitar interferencias térmicas.

Radiadores para maquinaria de construcción

La maquinaria de construcción suele operar a baja velocidad de desplazamiento, alta concentración de polvo y cambios frecuentes de carga. Un Radiador en este entorno necesita buen comportamiento antiobstrucción, diseño de montaje resistente y acceso fácil para limpieza. El paso de las aletas puede seleccionarse teniendo en cuenta la realidad del mantenimiento, no solo la transferencia de calor de laboratorio.

Los evaluadores técnicos deben incluir comprobaciones de vibración, revisión de resistencia al barro y planificación del intervalo de limpieza. En algunos sitios de trabajo, una inspección visual diaria y un ciclo semanal de limpieza con aire comprimido pueden prevenir un aumento de temperatura de 10℃–20℃ causado por la acumulación de polvo.

Módulos de refrigeración de nueva energía

Los módulos de refrigeración de nueva energía requieren un control preciso de la temperatura en lugar de solo un alto rechazo de calor. La batería, la electrónica de potencia y los circuitos de refrigeración del motor pueden requerir diferentes rangos objetivo, y el Radiador debe trabajar con bombas, válvulas, sensores y software de control.

La evaluación debe incluir la velocidad de respuesta durante picos de calor, la compatibilidad con refrigerante de baja conductividad cuando corresponda y la estabilidad durante ciclos repetidos de carga-descarga. Una prueba de 3 etapas bajo carga térmica baja, media y alta puede revelar si el módulo tiene suficiente capacidad de reserva.

La siguiente tabla resume cómo cambian las prioridades de evaluación en varias aplicaciones típicas de la industria de piezas. Ayuda a los ingenieros de compras y a los equipos de prueba a evitar el uso de un estándar genérico para cada programa de Radiador.

La lección principal es que la selección del Radiador debe vincularse al ciclo de trabajo. Un proveedor que puede hablar sobre escenarios operativos, restricciones de empaquetado y métodos de validación generalmente ofrece mejor soporte técnico que uno que solo ofrece una coincidencia dimensional.

Errores comunes al evaluar la eficiencia del Radiador

Muchos problemas de refrigeración son causados por una evaluación incompleta más que por una sola pieza defectuosa. Los equipos técnicos pueden reducir errores de juicio separando la capacidad del componente de la instalación, el estado del refrigerante, la obstrucción del flujo de aire y el comportamiento del sistema de control.

Error 1: Juzgar solo por la temperatura externa

Las herramientas de temperatura infrarroja son útiles, pero miden el comportamiento de la superficie. La pintura, la oxidación, la dirección del flujo de aire y las superficies reflectantes pueden distorsionar las lecturas. Un Radiador puede mostrar una temperatura externa aceptable mientras los tubos internos están parcialmente bloqueados.

Error 2: Ignorar la calidad del refrigerante

La concentración del refrigerante, los inhibidores de corrosión y la contaminación afectan la transferencia de calor. La formación de incrustaciones puede reducir la eficiencia y aumentar la caída de presión. En el mantenimiento práctico, a menudo se recomienda una inspección del refrigerante cada 6–12 meses para aplicaciones de servicio pesado.

Error 3: Tratar todos los diseños de núcleo como equivalentes

Dos núcleos de Radiador con dimensiones externas similares pueden tener diferentes estructuras de tubos, paso de aletas, espesor de material y consistencia de soldadura fuerte. La evaluación técnica debe incluir corte de muestras, revisión de materiales o auditoría del proceso del proveedor cuando la aplicación sea de alto riesgo.

Lista práctica de control de riesgos

• Confirme el rechazo de calor requerido a carga máxima antes de seleccionar el tamaño del núcleo.
• Verifique los puntos de montaje y la holgura de la cubierta del ventilador con piezas de ensamblaje reales.
• Realice pruebas de fugas antes y después del ciclo térmico cuando sea posible.
• Compare muestras de proveedores utilizando la misma mezcla de refrigerante y ajustes de flujo de aire.
• Registre al menos 3 puntos de funcionamiento en lugar de depender de una sola condición de prueba.

Evaluación de proveedores y consideraciones de adquisición

Para los equipos de compras y evaluación técnica, la eficiencia del Radiador es solo una parte de la calificación del proveedor. La fabricación consistente, la capacidad de entrega, el soporte de ingeniería receptivo y el control de calidad trazable determinan si un componente de refrigeración puede respaldar operaciones a largo plazo.

Liaocheng Xinde Auto Parts Co., Ltd. se estableció en 2018 con un capital registrado de 5 millones de RMB y una inversión total de 50 millones de RMB. La empresa se enfoca en la investigación, producción y ventas globales de radiadores de tanque de agua, intercoolers, radiadores para maquinaria de construcción, componentes para camiones pesados y módulos de radiador de nueva energía.

Su desarrollo empresarial incluye reconocimientos como Empresa de Alta Tecnología, Empresa Civilizada y Honesta, y Unidad Confiable para los Consumidores. Para los compradores técnicos, estos honores son antecedentes útiles, pero la validación del producto aún debe basarse en planos, datos de prueba, capacidad de proceso y adecuación a la aplicación.

5 preguntas que hacer antes de aprobar a un proveedor

1. ¿Puede el proveedor proporcionar informes dimensionales, resultados de pruebas de presión y referencias de rendimiento térmico?
2. ¿Los materiales, el espesor de los tubos, la estructura de las aletas y el diseño del tanque están alineados con la aplicación objetivo?
3. ¿Pueden evaluarse las muestras dentro de un ciclo claro de prueba y retroalimentación de 2–4 semanas?
4. ¿Es compatible el Radiador con componentes cercanos como intercoolers, condensadores y cubiertas de ventilador?
5. ¿El proveedor admite personalización para montaje, disposición de tuberías, especificación del núcleo o integración de módulos?

Equilibrar costo, durabilidad y reserva de refrigeración

Un Radiador de bajo costo que opera cerca de su límite térmico puede aumentar el tiempo de inactividad, las reclamaciones de garantía y la mano de obra de mantenimiento. En la adquisición de piezas de servicio pesado, una reserva de refrigeración de 10%–20% puede ser valiosa cuando los vehículos enfrentan alta temperatura, sobrecarga o intervalos de servicio prolongados.

Sin embargo, el sobredimensionamiento también tiene compensaciones. Los núcleos más grandes pueden añadir peso, aumentar la dificultad de instalación y reducir el flujo de aire hacia otros intercambiadores de calor. La mejor opción es un diseño equilibrado validado por datos en lugar de una simple suposición de “más grande es más seguro”.

Orientación final para juzgar con precisión la eficiencia del Radiador

Para juzgar con precisión la eficiencia de refrigeración del Radiador, comience con los requisitos de carga térmica y luego verifique el flujo de refrigerante, la caída de presión, el rendimiento del lado del aire, el diseño de las aletas, la calidad del material y las condiciones reales de instalación. Una evaluación completa debe incluir inspección visual, pruebas de banco y validación en campo.

Para camiones pesados, maquinaria de construcción y módulos de refrigeración de nueva energía, la eficiencia debe vincularse al ciclo de trabajo y la compatibilidad del sistema. El Radiador adecuado respalda un control estable de la temperatura, reduce el riesgo de fallas y mejora la confianza en las decisiones de adquisición.
