Cómo identificar un núcleo de radiador con conductos de refrigeración obstruidos

Un núcleo de radiador obstruido puede reducir silenciosamente la eficiencia de refrigeración, provocar sobrecalentamiento y acortar la vida útil de los motores de servicio pesado. Reconocer las señales tempranas, como lecturas de temperatura desiguales, flujo de refrigerante restringido y sobrecalentamiento persistente, ayuda a evitar costosos tiempos de inactividad. Lo importante es que una restricción dentro del núcleo no siempre es visible desde el exterior, y no toda queja de sobrecalentamiento demuestra que el radiador esté obstruido internamente.

Un diagnóstico preciso requiere diferenciar la obstrucción del lado del refrigerante de la restricción externa del flujo de aire, fallos del termostato, problemas de la bomba de agua, problemas de control del ventilador, fugas de la junta de culata y un llenado incorrecto de refrigerante. Sustituir un radiador antes de realizar esta distinción puede no resolver nada y añadir costes innecesarios. Por el contrario, continuar lavando un núcleo gravemente restringido puede retrasar una sustitución necesaria y exponer el motor a esfuerzos térmicos repetidos.

Qué significan realmente los «conductos de refrigeración obstruidos»

El núcleo del radiador transfiere calor haciendo circular refrigerante caliente por numerosos tubos pequeños mientras el aire pasa a través de las aletas unidas a dichos tubos. Un conducto obstruido es una restricción en el circuito de refrigerante dentro de los tubos, depósitos o zonas localizadas del núcleo. Reduce la cantidad de refrigerante que puede circular por una parte del intercambiador de calor.

Las restricciones internas suelen desarrollarse a partir de una o varias de las siguientes condiciones:

• Productos de corrosión generados por refrigerante descuidado, agotado o incompatible;
• Depósitos minerales procedentes de agua dura o agua de reposición de baja calidad;
• Gel de silicato, aditivos precipitados o mezclas de diferentes químicas de refrigerante;
• Óxido y arena de fundición liberados por el bloque del motor o la culata;
• Contaminación por aceite causada por un enfriador de aceite averiado o un defecto del motor;
• Compuestos sellafugas que se depositan en los estrechos tubos del radiador;
• Residuos de mangueras, sellos deteriorados o fallos anteriores de componentes.

El resultado rara vez es una reducción perfectamente uniforme de la capacidad. Con mayor frecuencia, algunas secciones de tubos permanecen activas mientras otras quedan parcial o totalmente obstruidas. Esto produce un patrón térmico reconocible: el radiador presenta zonas calientes que reciben refrigerante y zonas más frías que reciben poco o ningún refrigerante. Esta irregularidad suele ser más útil para el diagnóstico que una lectura aislada de temperatura en el tablero.

Comience por el síntoma de funcionamiento, no por el radiador

El historial de servicio suele proporcionar la primera pista. Es más probable que exista una obstrucción del núcleo del radiador cuando un motor ha sufrido previamente contaminación del refrigerante, sobrecalentamientos repetidos, corrosión en el depósito de expansión, uso de agua del grifo o rellenos frecuentes con refrigerante desconocido. También es habitual después de que un vehículo haya permanecido almacenado durante largos períodos o tras una reparación del motor en la que el sistema de refrigeración no se limpió a fondo antes de volver a ponerlo en servicio.

Las quejas típicas incluyen sobrecalentamiento bajo carga, aumento de temperatura en pendientes prolongadas, mala recuperación de temperatura después de una exigencia elevada, rendimiento de la calefacción que cambia con la velocidad del motor y un sistema que parece aceptable al ralentí pero se sobrecalienta a velocidad de carretera. Un núcleo parcialmente obstruido puede permitir suficiente refrigeración durante un funcionamiento ligero como para ocultar el problema hasta que las altas temperaturas ambiente, la carga completa, el remolque o una carga sostenida del motor revelen la pérdida de capacidad de reserva.

Sin embargo, un motor que se sobrecalienta al ralentí con una temperatura normal en carretera suele indicar con mayor frecuencia un flujo de aire insuficiente, un embrague viscoso del ventilador débil, un problema del ventilador eléctrico, daños en el carenado del ventilador o bloqueo de las aletas del condensador/radiador. No se deben suponer restricciones internas del refrigerante simplemente porque el radiador sea antiguo.

Interprete el patrón de temperatura en todo el núcleo

Un termómetro infrarrojo o una cámara de imagen térmica es una de las herramientas más prácticas para identificar un núcleo de radiador obstruido. El motor debe estar a su temperatura normal de funcionamiento, el termostato debe estar abierto y el sistema de refrigeración debe estar presurizado de forma segura y en circulación. Nunca retire un tapón de presión de un sistema caliente.

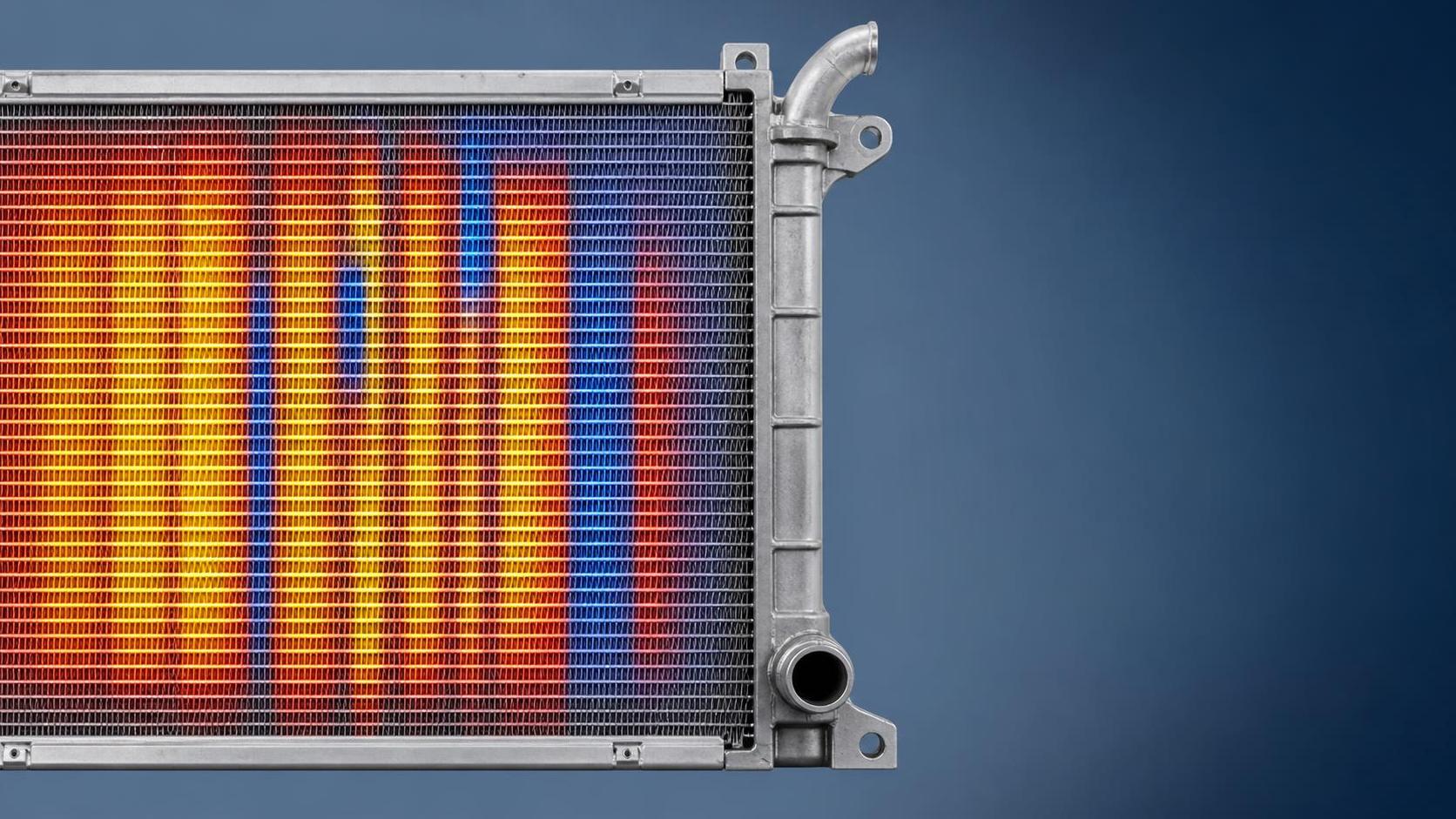

Con el motor estabilizado, escanee la superficie del radiador siguiendo un patrón de cuadrícula, idealmente desde el lado de entrada hasta el lado de salida y de arriba abajo. En muchos sistemas convencionales de flujo cruzado, el refrigerante entra en un depósito, circula por tubos horizontales y sale por el depósito opuesto. Los diseños de flujo descendente utilizan depósitos superior e inferior. La dirección esperada del cambio de temperatura depende de la configuración del radiador, por lo que se deben identificar la entrada y la salida antes de sacar conclusiones.

Un núcleo en buen estado generalmente muestra una disminución gradual y razonablemente uniforme de la temperatura a medida que el refrigerante se desplaza hacia la salida. La diferencia exacta de temperatura varía según la carga, el ajuste del termostato, el flujo de aire, la temperatura ambiente y el funcionamiento del ventilador; no existe un valor «correcto» universal aplicable a todos los vehículos. Lo importante es la uniformidad. Una zona fría grande y claramente delimitada, rodeada de áreas mucho más calientes, indica que el refrigerante no circula por esa sección según lo previsto.

Se deben tener en cuenta varias precauciones al interpretar los escaneos térmicos:

• Mida la zona de los tubos, no solo los depósitos. Los depósitos pueden ocultar restricciones localizadas del núcleo.
• Las superficies brillantes de aluminio sin recubrimiento pueden proporcionar lecturas infrarrojas engañosas. Utilice ajustes de emisividad adecuados o coloque pequeños trozos de cinta mate en puntos de prueba cuando sea seguro y práctico.
• Compare las lecturas bajo la misma condición de funcionamiento. Un escaneo realizado inmediatamente después de la apertura del termostato puede diferir de otro realizado después de una prueba en carretera con carga.
• Una sección fría también puede ser resultado de una mala distribución del flujo de aire, especialmente cuando falta un carenado del ventilador o un condensador auxiliar bloquea la superficie frontal.
• Revise ambos lados si el acceso lo permite. Un patrón superficial por sí solo es una evidencia, no un veredicto final.

Una cámara térmica es más rápida y revela claramente los patrones, pero una sonda de contacto o un termómetro infrarrojo utilizados correctamente también pueden identificar zonas sospechosas. Para un registro de taller repetible, anote la temperatura ambiente, la velocidad del motor, si el ventilador estaba acoplado, la temperatura del refrigerante en la salida del motor y la ubicación aproximada de las zonas frías.

Compruebe el flujo de refrigerante sin crear nuevos fallos

El flujo restringido a veces puede confirmarse observando el movimiento del refrigerante, pero el método depende del diseño del sistema. En vehículos con un depósito de expansión o botella de desgasificación accesible, el flujo de retorno visible puede indicar que la bomba de agua está moviendo refrigerante. No demuestra que todos los tubos del radiador estén abiertos. Un flujo de retorno intenso puede coexistir con un núcleo parcialmente obstruido porque el refrigerante favorecerá los conductos abiertos restantes.

Una comparación más útil es la temperatura de entrada frente a la de salida del radiador bajo carga controlada. Si la entrada está extremadamente caliente mientras la salida permanece inesperadamente fría y el escaneo del núcleo muestra bandas frías, es más probable que exista una restricción interna. Si tanto la temperatura de entrada como la de salida son altas con poca caída de temperatura, el problema puede ser un flujo de aire insuficiente, una generación excesiva de calor en el motor o un termostato que no se abre correctamente. Estas observaciones deben interpretarse conjuntamente en lugar de utilizarlas como una única prueba de aprobado/suspenso.

Cuando los procedimientos de taller y el diseño del vehículo lo permitan, una prueba de flujo de refrigerante después de desmontar el radiador puede aportar evidencia más sólida. El radiador debe drenarse y lavarse en un entorno controlado. El flujo desde la entrada hasta la salida debe ser uniforme y la resistencia no debe ser excesiva. Un patrón de descarga visiblemente desigual, flujo retardado de determinadas secciones o residuos liberados repetidamente durante el lavado inverso respaldan el diagnóstico de un núcleo restringido.

No utilice agua a alta presión no controlada ni aire comprimido en un radiador montado. Los núcleos modernos de aluminio utilizan tubos finos y estructuras de aletas delicadas. Una presión excesiva puede abombar los tubos, separar uniones, deformar aletas o crear fugas que no existían antes de la prueba. Utilice la presión de prueba y las instrucciones de servicio aprobadas por el fabricante del radiador cuando estén disponibles.

Diferencie la obstrucción interna de la obstrucción externa de las aletas

Ambos fallos reducen la refrigeración, pero dejan indicios distintos. La obstrucción externa se produce cuando suciedad, insectos, paja, residuos de carretera, barro, película de aceite o aletas dañadas impiden que el aire atraviese el conjunto. Es especialmente común en equipos de construcción, operaciones agrícolas, vehículos de recogida de residuos y camiones pesados que trabajan en entornos polvorientos.

Un radiador obstruido externamente puede mostrar temperaturas altas en todo el núcleo porque el refrigerante caliente llega a los tubos, pero el calor no puede disiparse eficientemente. Las aletas pueden estar cargadas de residuos y el flujo de aire detrás del radiador puede ser débil. En paquetes de refrigeración apilados, la obstrucción puede estar en el condensador del aire acondicionado, el enfriador de aire de sobrealimentación, el enfriador de aceite hidráulico u otro intercambiador de calor montado delante del radiador. Mirar únicamente la superficie frontal visible puede pasar por alto residuos atrapados entre las unidades.

Por el contrario, una obstrucción interna suele crear franjas o zonas frías definidas en el lado del flujo de refrigerante del núcleo. El exterior puede parecer limpio y el ventilador puede funcionar normalmente, pero la capacidad de refrigeración sigue reducida. En condiciones reales de servicio, ambos problemas pueden coexistir: un núcleo envejecido puede tener depósitos internos mientras el paquete externo de aletas está contaminado. Por eso, limpiar solo las aletas no es una respuesta fiable al sobrecalentamiento crónico.

Descarte los fallos que imitan un núcleo obstruido

Un diagnóstico sistemático protege contra identificaciones erróneas. Antes de condenar el núcleo del radiador, compruebe el nivel de refrigerante y la purga de aire, el estado del tapón de presión, el funcionamiento del termostato, el estado de la correa de transmisión, la integridad del impulsor de la bomba de agua, el acoplamiento del ventilador, los sensores de control del ventilador, el ajuste del carenado y el colapso de la manguera inferior a velocidad. Verifique que esté presente la formulación correcta de refrigerante y que su concentración sea adecuada para la aplicación.

La entrada de gases de combustión también merece atención. Una junta de culata con fugas, una culata agrietada o un fallo relacionado del motor pueden presurizar el sistema de refrigeración, expulsar refrigerante, producir bolsas de aire repetidas y causar un sobrecalentamiento que se parece a un bajo rendimiento del radiador. Una prueba adecuada de fugas de combustión, una prueba de presión y la revisión del historial de pérdida de refrigerante pueden evitar que se culpe al radiador por un problema del lado del motor.

Del mismo modo, un radiador de sustitución incorrecto puede tener los puntos de montaje adecuados, pero un número de tubos, grosor del núcleo, densidad de aletas o capacidad de refrigeración insuficientes para el motor y el ciclo de trabajo del vehículo. Esto es especialmente relevante en flotas comerciales donde varias potencias de motor u opciones de transmisión comparten una carrocería similar. Al sustituir una unidad, confirme el número de equipo original, la disposición de los depósitos, la posición de las mangueras, la geometría de montaje, las conexiones de transmisión o del enfriador de aceite y el requisito de disipación de calor, en lugar de basarse únicamente en el aspecto visual del vehículo.

Para aplicaciones que requieren una unidad de sustitución, los catálogos como los listados de radiadoresMERCEDES-BENZ deben considerarse un punto de partida para verificar la compatibilidad, no una prueba de que todas las variantes de modelo utilizan la misma especificación de núcleo.

Cuándo se justifica el lavado y cuándo no

El lavado es apropiado cuando los depósitos son ligeros, el núcleo mantiene una distribución de temperatura razonablemente uniforme, la contaminación del refrigerante se ha identificado en una fase temprana y no hay evidencia de cierre generalizado de tubos. Un lavado correcto no consiste simplemente en añadir un producto químico al depósito de expansión y hacer funcionar el motor. El sistema debe drenarse, limpiarse con un producto químico compatible con los metales y sellos involucrados, enjuagarse a fondo y rellenarse con el refrigerante especificado y agua desmineralizada cuando sea necesario.

Todo lavado debe incluir el bloque del motor, el circuito de calefacción, el depósito y las mangueras según corresponda. Limpiar únicamente el radiador puede ser una solución temporal si permanecen productos de corrosión en el motor. Posteriormente, el técnico debe confirmar el funcionamiento del termostato, la integridad de presión, la salida de calefacción y una temperatura de funcionamiento estable bajo carga real.

La sustitución suele ser la opción más justificable cuando las imágenes térmicas muestran extensas secciones inactivas, el lavado inverso produce residuos persistentes, el flujo de refrigerante sigue siendo deficiente después de la limpieza, los tubos están corroídos internamente o el radiador presenta fugas y capacidad reducida al mismo tiempo. En camiones y maquinaria de construcción sometidos a trabajo intenso, un núcleo que ha perdido una parte considerable de su área activa de tubos puede dejar de proporcionar suficiente capacidad de reserva incluso si un lavado ofrece una mejora a corto plazo.

La reparación del núcleo o la sustitución del núcleo pueden ser viables para ciertos diseños reparables, especialmente cuando los depósitos y el bastidor siguen en buen estado y no hay disponible un reemplazo equivalente. Sin embargo, para muchos radiadores modernos de aluminio soldado, la sustitución es más práctica que intentar restaurar los conductos internos. La decisión debe incluir el tiempo de inactividad, la exposición a garantías, la exigencia operativa y la probabilidad de que la contaminación haya dañado otros componentes del sistema de refrigeración.

Prevenga la próxima obstrucción antes de devolver el vehículo al servicio

Un núcleo de radiador de sustitución puede fallar prematuramente si la causa de la contaminación permanece en el sistema. Antes de la instalación, determine si el refrigerante antiguo contenía óxido, aceite, residuos de sellador, material de junta o aditivos incompatibles. Inspeccione el depósito de expansión y las pequeñas líneas de purga, ya que las restricciones en estas piezas pueden crear problemas de llenado y bloqueo de aire que complican el diagnóstico posterior.

Utilice refrigerante que cumpla la especificación exigida por el fabricante del vehículo o del motor, evite mezclar tecnologías de refrigerante salvo que se confirme su compatibilidad y mantenga la concentración prescrita. El agua del grifo puede introducir minerales que forman depósitos con el tiempo, especialmente en ciclos de trabajo a alta temperatura. Los intervalos de mantenimiento deben reflejar las condiciones reales de funcionamiento y no solo supuestos basados en el calendario; los sitios polvorientos, los largos períodos al ralentí, las cargas pesadas y los ciclos frecuentes de temperatura aumentan el esfuerzo del sistema de refrigeración.

Un núcleo de radiador obstruido se identifica mejor mediante un conjunto de evidencias: sobrecalentamiento relacionado con la carga, un mapa de temperatura desigual, flujo restringido, historial de contaminación y eliminación de fallos alternativos. El hábito de taller más valioso no es sustituir el radiador ante la primera señal de temperatura elevada, sino documentar cómo se desplazan el refrigerante y el calor por todo el sistema. Este enfoque reduce las reparaciones repetidas y ayuda a garantizar que la solución elegida —limpieza, reparación o sustitución— corresponda al modo de fallo real.
