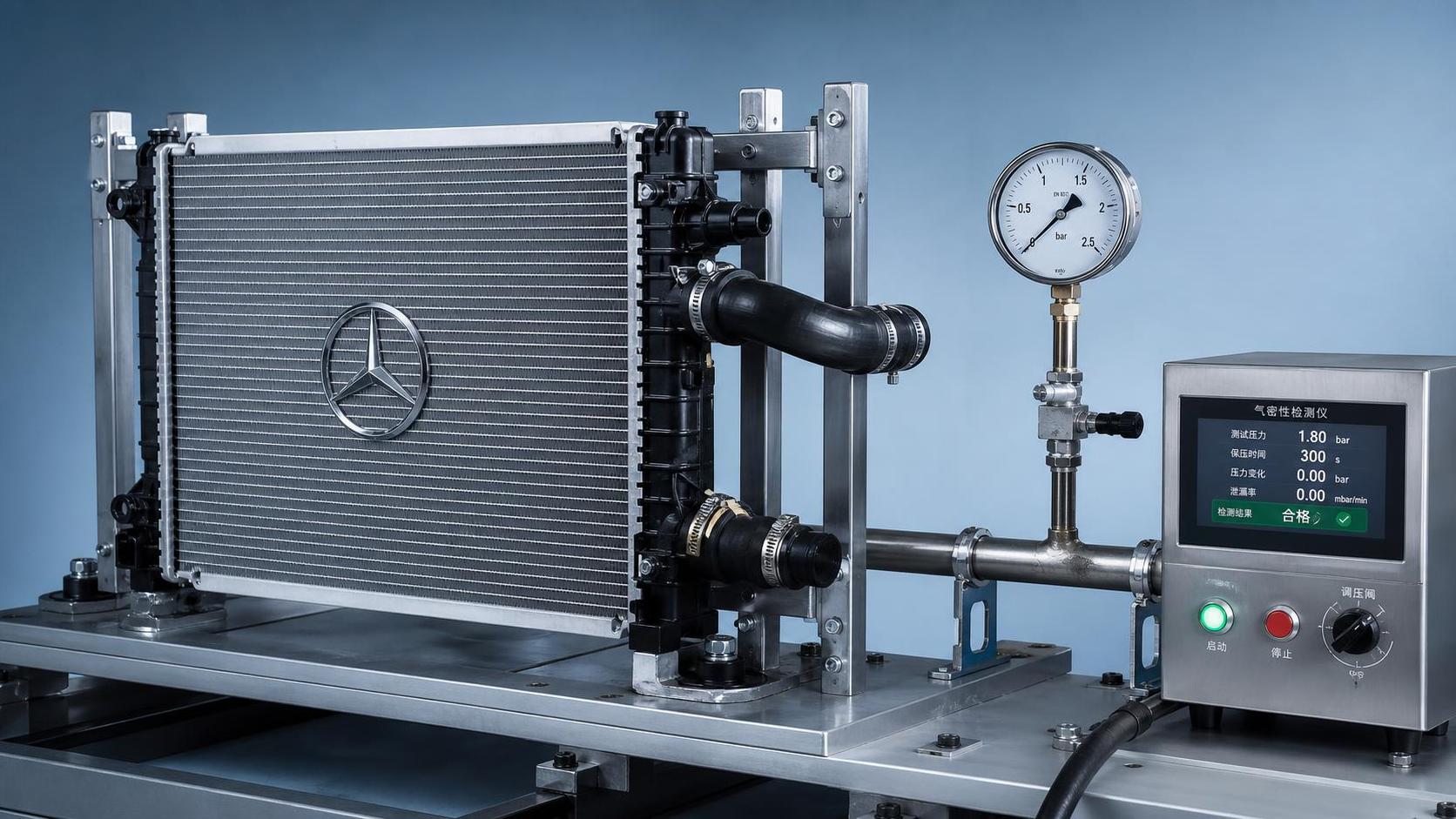

Métodos de prueba de radiadores Mercedes utilizados para comprobar la resistencia a la presión

¿Qué pruebas de resistencia a la presión son realmente importantes al evaluar un radiador Mercedes?

Para un evaluador técnico, la pregunta útil no es simplemente si un radiador Mercedes fue «probado», sino qué método de prueba se utilizó, bajo qué condiciones y qué modo de fallo se pretendía detectar. La resistencia a la presión depende simultáneamente de tres aspectos: la resistencia del núcleo y los depósitos, la calidad de sellado en las juntas y las interfaces, y la capacidad del radiador para soportar ciclos de presión sin desarrollar fugas posteriormente durante el servicio.

En la práctica, la evaluación de la presión suele combinar más de un método. Una única prueba estática puede demostrar que el conjunto es capaz de mantener la presión durante un periodo breve, pero dice mucho menos sobre la fatiga alrededor de las uniones entre tubos y colectores, las zonas engarzadas, las soldaduras o las uniones soldadas mediante brasado. Por eso, una evaluación rigurosa de un radiador Mercedes normalmente considera la resistencia a la rotura, la estanqueidad, los ciclos de presión y, en ocasiones, la interacción entre temperatura y presión, en lugar de considerar suficiente un único resultado de aprobado o rechazado.

¿Es suficiente una prueba sencilla de fugas para evaluar la resistencia a la presión?

No. Una prueba de fugas es necesaria, pero solo constituye la primera comprobación.

La prueba de fugas verifica si el radiador Mercedes está sellado en el momento de la inspección. Puede revelar defectos evidentes, como un brasado deficiente, una interfaz dañada del depósito, una soldadura defectuosa o un poro en el núcleo. Sin embargo, por sí sola no puede demostrar si el radiador seguirá manteniendo la estanqueidad después de soportar cargas de presión repetidas, vibraciones o expansión térmica.

Para los trabajos de evaluación, una prueba de fugas responde a una pregunta concreta:¿Esta unidad pierde actualmente presión o medio bajo la condición de prueba especificada? No responde completamente a la siguiente pregunta: ¿Mantendrá esta unidad su integridad con el paso del tiempo en un sistema de refrigeración real?

Esta diferencia es importante al comparar proveedores o revisar la calidad de producción. Una pieza puede superar una prueba de fugas por aire bajo el agua o una prueba de caída de presión con aire seco y aun así fallar prematuramente durante el servicio, porque el punto débil solo se abre después de una carga cíclica.

¿Qué información proporciona una prueba de presión de rotura?

Una prueba de presión de rotura es el método directo para determinar la presión máxima que la estructura del radiador puede soportar antes de que se produzca un fallo catastrófico. El conjunto se presuriza de forma controlada hasta que aparece una rotura, un fallo estructural permanente o una pérdida de integridad.

Este método es valioso porque revela el eslabón más débil de la estructura. Dependiendo del diseño, puede tratarse de:

• la conexión entre el tubo y el colector,
• el material del depósito o la unión del depósito,
• la zona de sellado engarzada,
• una zona de soporte soldada que concentre tensiones,
• o un defecto local introducido durante el conformado o el brasado.

En una revisión técnica, el valor numérico es solo una parte de la información. La ubicación del fallo es igual de importante. Si el radiador se rompe en un punto predecible de alta tensión, coherente con el límite de diseño, la conclusión es una. Si el fallo aparece de forma aleatoria entre las unidades o en una junta que debería contar con margen de seguridad, ello indica inestabilidad del proceso.

Cuando los proveedores presenten datos de presión de rotura, solicite información sobre el medio de prueba, la temperatura, el método de presurización y la descripción exacta del fallo. Sin estos detalles, es difícil comparar los resultados entre diferentes diseños de radiadores Mercedes.

¿Por qué las pruebas de ciclos de presión suelen ser más importantes que una prueba de presión única?

Porque muchos fallos de los radiadores son fallos por fatiga, no fallos por sobrecarga inmediata.

Un radiador Mercedes en servicio no experimenta presión una sola vez. Está sometido a cargas repetidas de aumento y disminución de presión durante el calentamiento, el enfriamiento, los cambios de velocidad del motor y las fluctuaciones de funcionamiento del sistema. Estos ciclos repetidos someten a las juntas a esfuerzos, provocan la expansión y contracción de los materiales y hacen que pequeños defectos se conviertan gradualmente en fugas.

Por lo tanto, los ciclos de presión constituyen una de las comprobaciones de durabilidad más informativas para los evaluadores técnicos. Ayudan a determinar si el radiador mantiene su estanqueidad y estabilidad estructural después de esfuerzos repetidos, y no solo durante un único evento. Esto es especialmente relevante al evaluar productos utilizados en aplicaciones de servicio pesado o en sistemas térmicos con ciclos de trabajo exigentes.

Al revisar los registros de las pruebas, preste atención a si la prueba de ciclos define el rango de presión, el tiempo de mantenimiento, el número de ciclos y la condición de aceptación una vez finalizada. Una declaración como «superó la prueba de ciclos» es demasiado limitada para respaldar una decisión rigurosa de aprovisionamiento o cualificación.

¿Qué debe comprobarse en la configuración de la prueba antes de confiar en el resultado?

Una configuración de prueba deficiente puede hacer que un buen radiador parezca defectuoso o que uno marginal parezca aceptable. Antes de confiar en cualquier resultado de resistencia a la presión, compruebe las condiciones de prueba en las que se obtuvo.

Aquí es donde muchas evaluaciones se desvían. El informe puede parecer formal, pero si las condiciones no se corresponden con el uso previsto, el valor del resultado es limitado.

¿Debe considerarse la carga térmica junto con la resistencia a la presión?

Sí, especialmente cuando se evalúa la fiabilidad del sellado a largo plazo y no solo la supervivencia a corto plazo.

Los radiadores no funcionan en las condiciones de un laboratorio a temperatura ambiente. Se expanden y contraen, y experimentan diferencias de comportamiento entre los materiales de las distintas secciones del conjunto. Un radiador Mercedes puede mantener bien la presión en condiciones ambientales, pero volverse más vulnerable cuando la tensión térmica afecta a las juntas, los sellos o las zonas soldadas mediante brasado.

Por eso, los ciclos térmicos o las pruebas combinadas de temperatura y presión pueden revelar más información que una comprobación de presión en frío por sí sola. Para los evaluadores técnicos, no se trata de complicar la prueba sin motivo. Se trata de garantizar que la prueba refleje la trayectoria real del fallo. Si la aplicación prevista incluye un servicio pesado o una exigente función de disipación térmica, los datos de presión sin contexto de temperatura pueden dejar un punto ciego.

¿Dónde suelen comenzar los fallos por presión de un radiador Mercedes?

En la mayoría de los diseños de radiadores, los fallos no comienzan en el centro de la sección más resistente. Comienzan en las transiciones, las juntas y las zonas en las que resulta más difícil controlar las variaciones de fabricación.

Los puntos de riesgo habituales incluyen la zona del colector, la conexión del depósito, las interfaces de los tubos soldados mediante brasado, los elementos soldados y cualquier región en la que se introduzcan tensiones residuales durante el conformado o el montaje. En las unidades expuestas a vibraciones o a movimientos térmicos repetidos, también puede ser importante la transferencia de tensiones relacionada con los soportes. El resultado suele ser una pequeña fuga antes de convertirse en una rotura visible.

Por eso, la inspección posterior a la prueba no debe limitarse a «aprobado» o «rechazado». Busque deformaciones, marcas de humedad, el origen de grietas, desplazamiento del sello o distorsiones anómalas alrededor de la geometría de la junta. El punto de fallo suele proporcionar más información sobre el control de fabricación que el valor de presión por sí solo.

¿Qué documentos debe solicitar un evaluador técnico?

Si necesita comparar la capacidad de resistencia a la presión de radiadores Mercedes entre distintos proveedores, solicite registros que permitan reconstruir la prueba, no solo un resumen similar a un certificado.

1. Informe de prueba con la descripción del método y la identificación de la muestra.
2. Rango de presión, tiempo de mantenimiento y criterios de finalización definidos.
3. Condición de temperatura durante la prueba.
4. Descripción del medio de prueba y de la disposición del dispositivo de fijación.
5. Registro del modo de fallo o notas de la inspección posterior a la prueba.
6. Pruebas de que la muestra ensayada representa el estado real de producción.

Estos seis elementos suelen distinguir una validación significativa del material de presentación. Si un proveedor participa en la investigación, producción y venta global de radiadores y componentes térmicos relacionados, cabe esperar una documentación rigurosa, no solo afirmaciones generales sobre la calidad.

¿Cuáles son los errores más comunes al comparar los resultados de las pruebas de presión de distintos proveedores?

El mayor error consiste en tratar pruebas diferentes como si fueran directamente comparables.

Algunos ejemplos muestran por qué las comparaciones pueden ser erróneas:

• Un proveedor informa de la presión de rotura; otro informa de la presión de fuga durante una condición de mantenimiento.
• Una prueba se realiza a temperatura ambiente; otra incluye un esfuerzo térmico elevado.
• Un resultado procede de muestras de prototipo; otro, de unidades de producción estable.
• Un informe solo muestra el estado final de aprobado; otro incluye la ubicación del fallo y notas sobre la deformación.

Otro error habitual es ignorar la categoría de aplicación. Un radiador destinado a camiones pesados, maquinaria de construcción o módulos térmicos de nueva energía puede estar sometido a exigencias de presión y temperatura muy diferentes. La evaluación debe corresponderse con el servicio previsto y no solo con la identificación de la pieza.

Si un radiador supera las pruebas de presión, ¿es suficiente para aprobarlo?

Por lo general, no. Superar las pruebas de resistencia a la presión es necesario, pero debe formar parte de una revisión técnica más amplia.

Un radiador Mercedes puede ser suficientemente resistente en una cámara de presión y aun así presentar riesgos si la estabilidad dimensional es deficiente, el control de los materiales es débil o el proceso de producción no reproduce de forma fiable la muestra ensayada. Por este motivo, los evaluadores suelen relacionar los datos de presión con la revisión del diseño, el control del proceso, la inspección de fugas y la adecuación a la aplicación.

Un proceso práctico de aprobación consiste en plantear tres preguntas relacionadas:

1. ¿El radiador soportó las condiciones relevantes de presión y de ciclos?
2. ¿No se produjo ningún fallo crítico y mostró un comportamiento de sellado estable posteriormente?
3. ¿Los registros demuestran que las unidades de producción se fabrican del mismo modo que las unidades ensayadas?

Si una de estas respuestas es débil, la evaluación aún no está cerrada.

¿Cuál es la forma más fiable de evaluar en la práctica la credibilidad de la resistencia a la presión?

Utilice conjuntamente el resultado de la prueba, las condiciones de prueba y las evidencias del fallo. Puede parecer básico, pero es la forma más clara de evitar decisiones equivocadas.

Si solo observa una declaración de aprobado, no conocerá la configuración de la prueba. Si solo observa una cifra de presión elevada, puede pasar por alto una debilidad por fatiga. Si solo observa una muestra impecable, puede no saber si la producción es capaz de reproducirla. Un radiador Mercedes debe evaluarse según si el método de prueba seleccionado se corresponde con el riesgo operativo que se pretende controlar.

Para los evaluadores técnicos, esta es la regla práctica: dé prioridad a las evidencias que demuestren no solo que el radiador mantuvo la presión una vez, sino también que la estructura, las juntas y los sellos conservaron su fiabilidad bajo condiciones próximas al trabajo que se espera que realicen.
