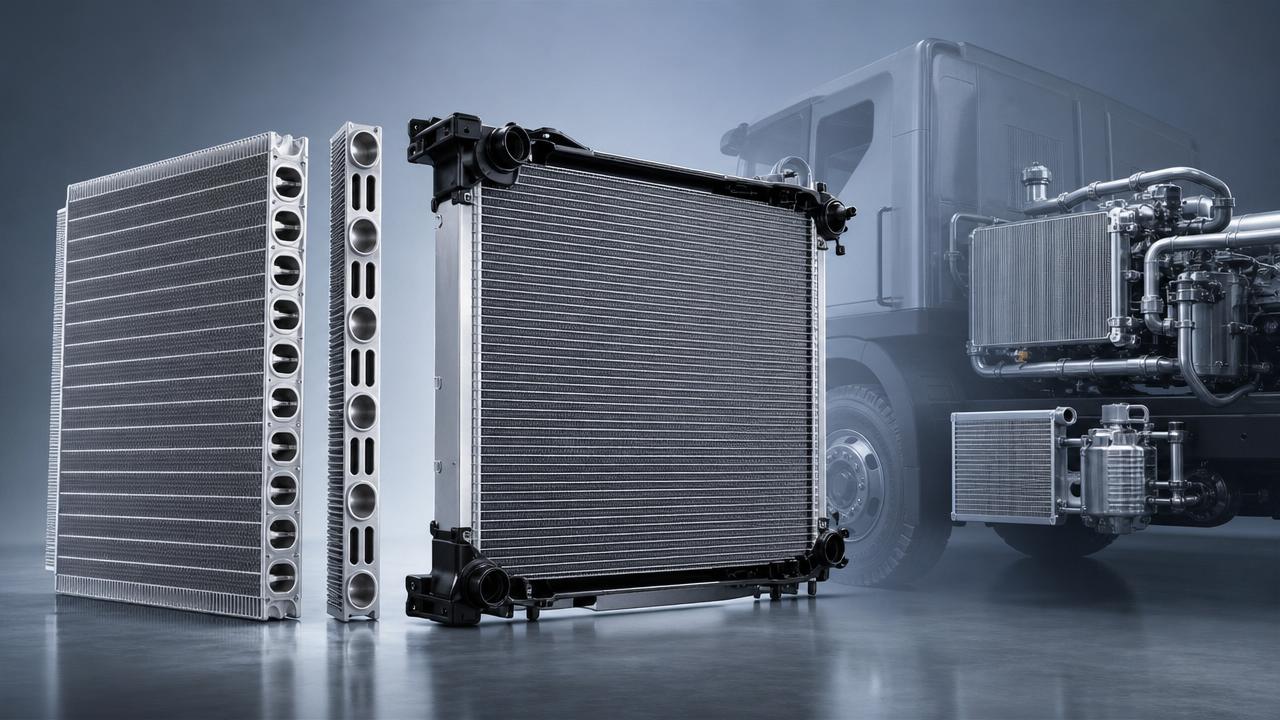

Cambios en la capacidad del núcleo del radiador que afectan la potencia de enfriamiento
Para los gerentes de proyecto responsables de la fiabilidad del equipo y del rendimiento térmico, comprender cómo los cambios en la capacidad del núcleo del radiador afectan la salida de refrigeración es esencial.
Desde camiones pesados hasta maquinaria de construcción y sistemas de nueva energía, el diseño adecuado del núcleo del radiador influye directamente en la disipación de calor, la durabilidad y la eficiencia operativa.
Esta guía explica qué significa la capacidad del núcleo del radiador, por qué cambia y cómo esos cambios afectan la salida real de refrigeración en aplicaciones de piezas.
¿Qué significa realmente la capacidad del núcleo del radiador?
La capacidad del núcleo del radiador se refiere al potencial de intercambio térmico dentro del núcleo del radiador.
Está determinada por el grosor del núcleo, la cantidad de tubos, la densidad de las aletas, la exposición al flujo de aire, el diseño del recorrido del refrigerante y la conductividad del material.
Muchas personas suponen que un núcleo de radiador más grande siempre ofrece una mejor salida de refrigeración.
En la práctica, la capacidad debe corresponderse con el flujo de aire, el rendimiento de la bomba, la carga térmica del motor y el espacio de instalación.
Un núcleo de radiador con densidad excesiva puede restringir el paso del aire.
Eso puede reducir la salida de refrigeración a baja velocidad del vehículo o en condiciones todoterreno con polvo.
Un núcleo de radiador equilibrado favorece una temperatura estable del refrigerante, menor estrés térmico y una mayor vida útil de los componentes.
Esto es especialmente importante en sistemas de piezas de servicio pesado donde las cargas operativas cambian rápidamente.
¿Qué cambios en el núcleo del radiador tienen el mayor efecto en la salida de refrigeración?
Varios cambios de diseño pueden aumentar o reducir el rendimiento de refrigeración.
Los factores más importantes no siempre son visibles solo a partir de las dimensiones externas.
1. Grosor del núcleo
Un núcleo de radiador más grueso puede aumentar el área de transferencia de calor.
Sin embargo, un grosor excesivo puede bloquear el flujo de aire a través de las capas traseras.
Eso significa que la primera sección enfría bien, pero la última sección aporta menos.
2. Tamaño y cantidad de tubos
Más tubos suelen aumentar el área de contacto con el refrigerante.
Los tubos más grandes pueden reducir la caída de presión y favorecer una mayor estabilidad del flujo.
Pero una mala disposición de los tubos puede crear zonas térmicas desiguales dentro del núcleo del radiador.
3. Densidad de las aletas y geometría de las aletas
Una mayor densidad de aletas a menudo mejora el área superficial de intercambio térmico.
Aun así, las aletas densas acumulan suciedad más rápido y pueden reducir el flujo de aire en condiciones de trabajo severas.
En la maquinaria de construcción, esta compensación es tan importante como la capacidad nominal.
4. Selección de materiales
Las estructuras de núcleo de radiador de aluminio se utilizan ampliamente por su buena conductividad y menor peso.
Los diseños soldados por brasaje también ayudan a mejorar la integridad estructural y la consistencia de la transferencia de calor.
5. Diseño del recorrido del refrigerante
Los diseños de un solo paso y de varios pasos cambian el tiempo de permanencia del refrigerante dentro del núcleo del radiador.
Un mejor recorrido puede mejorar la salida de refrigeración sin simplemente hacer la unidad más grande.
¿Por qué un núcleo de radiador más grande aún puede no ofrecer un mejor rendimiento?
La salida de refrigeración depende del equilibrio del sistema, no solo del tamaño del núcleo del radiador.
Si el flujo de aire es débil, un intercambiador de calor más grande no puede liberar eficazmente el calor almacenado.
Si la circulación del refrigerante es inestable, la capacidad adicional sigue estando infrautilizada.
El diseño del carenado del ventilador, la presión del compartimento del motor y la obstrucción por otras piezas son factores importantes.
Otro problema es la refrigeración excesiva durante el funcionamiento con carga ligera.
Cuando el refrigerante permanece demasiado frío, la eficiencia térmica y el rendimiento de emisiones pueden verse afectados.
Por eso, las mejoras del núcleo del radiador deben evaluarse con datos completos del sistema térmico.
La caída de presión, la resistencia al flujo de aire, la temperatura ambiente y el ciclo de trabajo deben revisarse en conjunto.
¿Cómo cambian las condiciones de aplicación la capacidad ideal del núcleo del radiador?
Los distintos entornos operativos imponen exigencias muy diferentes al núcleo del radiador.
- Los camiones pesados necesitan una refrigeración constante durante largas subidas, ralentí y cambios en la carga de transporte.
- La maquinaria de construcción a menudo se enfrenta a polvo, vibración y flujo de aire restringido cerca del compartimento del motor.
- Los sistemas de nueva energía requieren un control térmico preciso para baterías, componentes electrónicos y diseños compactos de módulos.
- Las plataformas de vehículos de pasajeros suelen priorizar el bajo peso, la eficiencia de empaquetado y el ahorro de combustible.
En estos escenarios, la misma capacidad del núcleo del radiador puede rendir de manera muy diferente.
Por ejemplo, una solución compacta de aluminio soldado por brasaje puede ser adecuada para un sistema de refrigeración automotriz con un empaquetado ajustado.
Un ejemplo esRadiador para Lynk.
Este modelo 2069525700 está fabricado para aplicaciones de Link 06 y binyue.
Su estructura de radiador de aluminio soldado por brasaje favorece la estabilidad térmica en condiciones de conducción exigentes.
Su tamaño de 83X14X58 cm y su enfoque térmico de estándar europeo muestran cómo se pueden combinar el empaquetado y el rendimiento.
¿Cómo puede determinar si la capacidad del núcleo del radiador es insuficiente o excesiva?
El mejor enfoque es comparar los síntomas térmicos con los datos operativos del sistema.
Una evaluación adecuada debe incluir las temperaturas de entrada y salida del refrigerante, la pérdida de presión y el rango de funcionamiento ambiental.
Observar solo las dimensiones del catálogo puede llevar a errores de selección costosos.
¿Cuáles son los errores más comunes al seleccionar un núcleo de radiador?
Un error común es elegir el núcleo de radiador más grande que se ajuste al espacio disponible.
Esto ignora la resistencia al flujo de aire y la compatibilidad con el sistema.
Otro error es centrarse solo en el precio mientras se pasan por alto la calidad del brasaje, la durabilidad de los tubos y la resistencia a la corrosión.
En aplicaciones de piezas de uso intensivo, las uniones débiles o los materiales deficientes reducen rápidamente la vida útil.
Un tercer error es subestimar los cambios en el ciclo de trabajo.
Los equipos que ahora trabajan en climas más cálidos o en turnos más largos pueden necesitar una especificación revisada del núcleo del radiador.
También es arriesgado considerar que todos los radiadores de aluminio son iguales.
Los detalles del diseño del núcleo suelen importar más que la descripción principal del material.
Recordatorios rápidos de selección
- Haga coincidir la capacidad del núcleo del radiador con los objetivos reales de rechazo de calor.
- Compruebe la disponibilidad del flujo de aire al ralentí y a carga máxima.
- Considere la contaminación, la vibración y la frecuencia de limpieza.
- Revise el espacio de instalación y la interferencia de las piezas circundantes.
- Confirme la garantía, el origen y la consistencia de producción.
¿Cómo influyen la calidad y la capacidad del proveedor en el rendimiento del núcleo del radiador a lo largo del tiempo?
La salida inicial de refrigeración es solo una parte del panorama.
El rendimiento a largo plazo del núcleo del radiador depende de la estabilidad de fabricación y del control del proceso.
Un brasaje consistente, una conformación precisa de las aletas y pruebas de fugas fiables protegen la eficiencia térmica durante la vida útil.
Liaocheng Xinde Auto Parts Co., Ltd. se ha centrado en la investigación, la producción y las ventas globales desde 2018.
Su cartera cubre radiadores de tanque de agua, intercoolers, radiadores para maquinaria de construcción y módulos para camiones pesados y nueva energía.
El rápido desarrollo y múltiples honores provinciales y municipales reflejan una sólida capacidad técnica y de producción.
Cuando cambian los requisitos del núcleo del radiador, el apoyo de ingeniería del proveedor se vuelve valioso para un rediseño eficiente y una producción fiable.
Resumen de preguntas frecuentes: ¿qué debe revisarse antes de cambiar la capacidad del núcleo del radiador?
Los cambios en la capacidad del núcleo del radiador pueden influir fuertemente en la salida de refrigeración, pero las mejoras de rendimiento provienen de la adaptación y no del sobredimensionamiento.
Una revisión inteligente debe considerar la carga térmica, el flujo de aire, el material, la estructura de las aletas y las condiciones de servicio a largo plazo.
Si la estabilidad térmica se está volviendo más difícil de mantener, reevalúe el núcleo del radiador antes de que las fallas se extiendan a otras piezas.
Una solución de refrigeración mejor adaptada puede mejorar la durabilidad, la eficiencia y la confianza operativa en las plataformas de equipos modernos.
