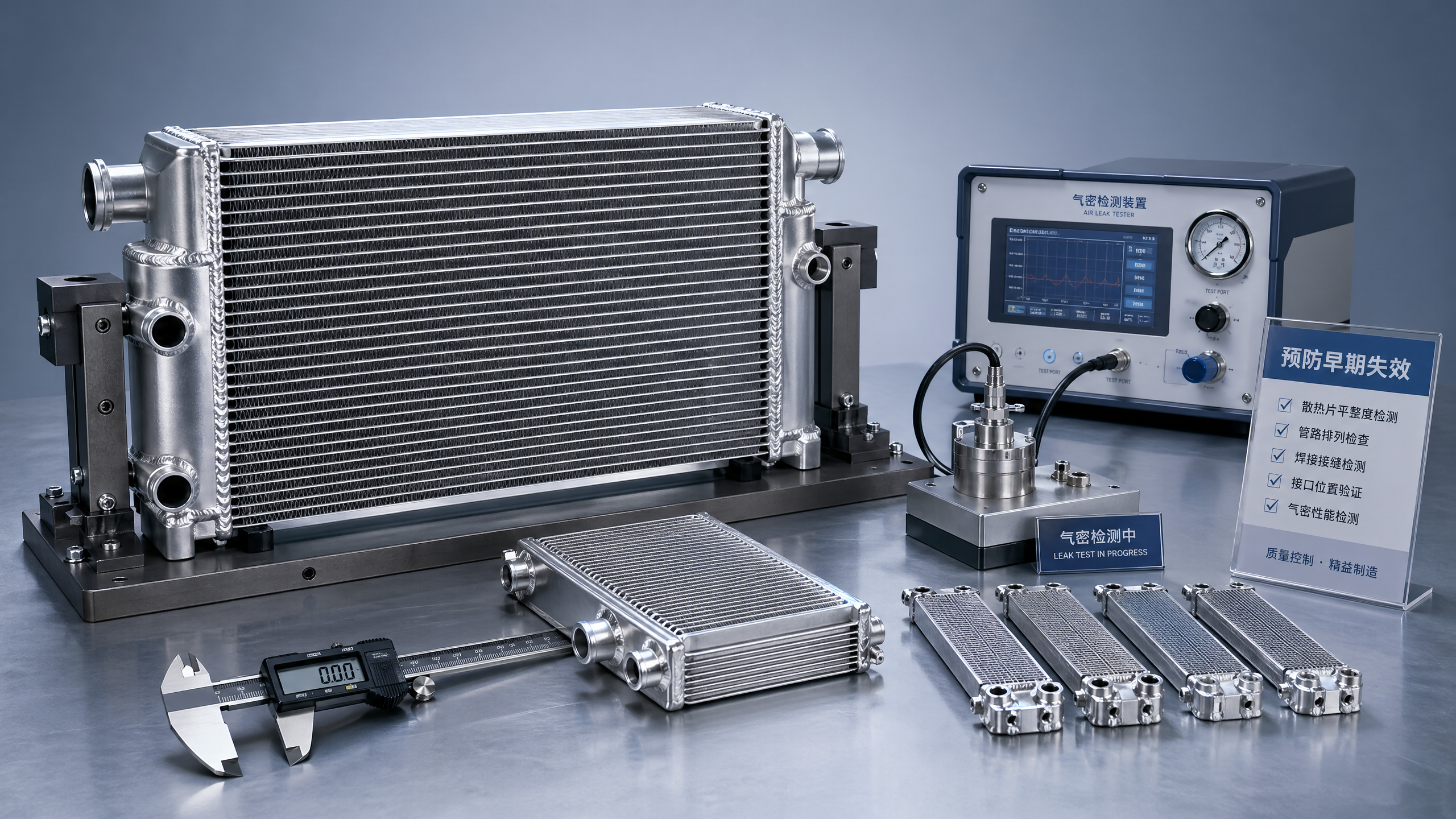

Puntos de inspección del núcleo del radiador que ayudan a prevenir fallas prematuras

Para los equipos de control de calidad y seguridad, un núcleo de radiador fiable es fundamental para prevenir el sobrecalentamiento, las fugas y los costosos tiempos de inactividad. Conocer los puntos clave de inspección antes de la instalación y durante las comprobaciones rutinarias puede reducir en gran medida el riesgo de fallos prematuros. Esta guía describe las áreas esenciales que deben evaluarse para que pueda mejorar la seguridad del equipo, prolongar la vida útil y mantener un rendimiento de refrigeración constante.

Por qué un enfoque con lista de verificación funciona mejor para la inspección del núcleo del radiador

Para los equipos de control de calidad de piezas y gestión de seguridad, el fallo prematuro del núcleo del radiador rara vez proviene de un único defecto evidente. En la mayoría de los casos, el fallo se desarrolla a partir de pequeños problemas que pasan la aceptación visual: ligera deformación de las aletas, consistencia débil del brasado, daño en la pared del tubo, limpieza deficiente o una incompatibilidad de instalación. Un enfoque con lista de verificación ayuda a los equipos a verificar el núcleo del radiador en una secuencia repetible, reduciendo la dependencia de la experiencia individual y mejorando la coherencia de las decisiones en la inspección de entrada, el almacenamiento, el ensamblaje y el servicio en campo.

Esto es especialmente importante en camiones pesados, vehículos comerciales, maquinaria de construcción y sistemas térmicos de nueva energía, donde las cargas térmicas fluctúan bruscamente dentro de 10 a 30 minutos de operación. Un núcleo de radiador puede parecer aceptable a temperatura ambiente pero fallar bajo vibración, ciclos de presión o expansión térmica después de solo unos cientos de horas de servicio. Al utilizar puntos de inspección definidos, los equipos pueden identificar el riesgo antes de que la unidad entre en funcionamiento y evitar paradas que pueden costar mucho más que el propio núcleo.

Liaocheng Xinde Auto Parts Co., Ltd., establecida en 2018, se centra en la investigación, producción y ventas globales de radiadores de tanque de agua, intercoolers, radiadores para maquinaria de construcción y componentes de refrigeración relacionados para camiones pesados y módulos de radiador de nueva energía. Para compradores e inspectores, este contexto industrial es importante porque un proveedor fiable debe comprender no solo la fabricación, sino también la disciplina de inspección necesaria para respaldar la seguridad, la estabilidad de la refrigeración y la vida útil en diferentes plataformas de vehículos.

Lo que los equipos de calidad y seguridad deben confirmar primero

• Si el núcleo del radiador coincide con la carga térmica requerida, el rango de presión y el espacio de montaje disponible.
• Si la calidad del tubo, la aleta, el colector y la unión brasada es consistente en toda la superficie del núcleo en lugar de ser aceptable solo en zonas de muestra.
• Si las condiciones de limpieza, embalaje y almacenamiento pueden prevenir la corrosión o la contaminación antes de la instalación.
• Si los registros de inspección incluyen comprobaciones dimensionales, pruebas de fugas y trazabilidad para el control de lotes.

Cuando se omiten estas comprobaciones de primera etapa, los equipos a menudo descubren problemas solo después de que aparecen fugas de refrigerante, caídas anormales de presión o eventos de sobrecalentamiento durante el uso. En términos prácticos, una comprobación estructurada de 15 minutos en la recepción puede evitar semanas de retrabajo, programación de reemplazos e investigación de riesgos operativos.

Lista de verificación de inspección del núcleo: los puntos que con mayor frecuencia previenen fallos prematuros

El proceso de inspección más eficaz del núcleo del radiador comienza con una secuencia: apariencia, dimensiones, estado del material, integridad de las uniones, estado de la trayectoria de flujo y resistencia a la presión. Los equipos de calidad deben evitar pasar directamente a la prueba de fugas, porque los resultados de presión por sí solos pueden no revelar áreas débiles que fallen más tarde bajo vibración o ciclos térmicos repetidos. La lista de verificación a continuación puede adaptarse para la inspección de entrada, la liberación de producción o la revisión de mantenimiento rutinario.

Como regla práctica, inspeccione el 100% de los elementos visuales críticos en cada unidad y luego aplique verificación dimensional e interna basada en muestras según el nivel de riesgo del lote. Para nuevos proveedores, utillaje modificado o los tres primeros lotes de producción, a menudo se justifica una frecuencia de inspección más estricta. Este enfoque es común en los sistemas de calidad de piezas donde el costo del fallo en campo es significativamente mayor que el costo del tiempo de inspección.

La siguiente tabla resume los principales puntos de inspección del núcleo del radiador, las señales de advertencia típicas y la razón por la que cada elemento es importante para prevenir fallos prematuros.

El patrón más común detrás del fallo del núcleo del radiador no es una rotura dramática, sino un debilitamiento gradual causado por la concentración de tensiones y la transferencia de calor restringida. En otras palabras, incluso un área pequeña bloqueada o un ligero defecto en la unión puede acortar la vida útil si la unidad funciona a diario en tráfico intermitente, transporte de carga pesada o entornos de construcción polvorientos.

Comprobaciones visuales y dimensionales que merecen prioridad

Un primer punto de control sólido es la planitud y la conformidad dimensional. Los inspectores deben comparar la longitud total, altura, espesor, posición de los puntos de montaje y alineación de entrada-salida con los planos aprobados o los estándares de muestra. Incluso una pequeña desviación de ensamblaje puede someter al núcleo del radiador a una precarga durante la instalación, lo que aumenta la probabilidad de formación de grietas después de la vibración repetida del motor. Para muchas aplicaciones de vehículos, la verificación dimensional en 3 a 5 puntos críticos es más útil que medir cada superficie.

La apariencia superficial también debe juzgarse de forma funcional, no cosmética. Una variación menor del acabado puede ser aceptable, pero abolladuras, rayaduras cerca de los bordes del tubo, aletas sueltas e impactos en los bordes deben motivar una revisión más detallada. Si el colapso de las aletas afecta a los canales locales de flujo de aire o si hay daños por manipulación visibles cerca de las uniones, el núcleo no debe liberarse simplemente porque la retención de presión sea temporalmente aceptable.

Para el almacenamiento y el transporte, preste atención a la compresión del embalaje. Algunos problemas prematuros del núcleo del radiador se originan antes de la instalación, especialmente cuando los palés se apilan demasiado alto, se exponen a la humedad durante más de 48 a 72 horas o se manipulan sin protección en las esquinas. Los equipos de calidad deben documentar los daños en la recepción de inmediato, porque los defectos del embalaje pueden indicar tensiones internas ocultas.

Lista rápida de aceptación para inspectores

1. Confirme que el número de pieza, la identificación del lote y la etiqueta de trazabilidad coinciden con los documentos de compra e inspección.
2. Compruebe la rectitud de las aletas y la uniformidad de la superficie desde varios ángulos de visión bajo una iluminación adecuada.
3. Mida el tamaño total y los puntos de conexión con respecto al plano aprobado o al útil de calibraje.
4. Revise las uniones para detectar unión incompleta, decoloración, residuos de corrosión o signos de sobreprocesamiento térmico.
5. Verifique que los puertos y pasajes internos estén limpios, tapados cuando se requiera y libres de residuos.

Esta lista de verificación es sencilla, pero aborda los puntos de fallo que aparecen con mayor frecuencia en las reclamaciones de servicio. Para los equipos sometidos a presión de producción, utilizar un flujo de aceptación fijo de 5 pasos puede reducir los defectos omitidos y mejorar la coherencia entre turnos.

Comprobaciones relacionadas con el rendimiento: fugas, flujo de aire, limpieza y estabilidad térmica

Un núcleo de radiador no debe juzgarse solo por si presenta fugas en el momento de la inspección. El rendimiento depende del equilibrio entre el flujo del refrigerante, el intercambio de calor del lado del aire, la resistencia estructural y la limpieza. Un núcleo puede superar las comprobaciones de presión estática y aun así rendir mal si las aletas están bloqueadas, los pasajes internos contienen residuos de fundente o la geometría del tubo crea un flujo desigual. Para operaciones sensibles a la seguridad, esto significa que las pruebas deben reflejar las tensiones reales de funcionamiento tan fielmente como sea práctico.

Las pruebas de presión siguen siendo esenciales, pero los equipos deben definir rangos prácticos basados en la aplicación y el acuerdo con el proveedor. En muchos flujos de trabajo estándar, mantener la presión durante 2 a 5 minutos puede ayudar a identificar fugas inmediatas, mientras que los períodos de observación más largos son útiles para investigar posibles filtraciones en las uniones. En fallos repetidos en campo, añadir una revisión de ciclos térmicos o una evaluación relacionada con la vibración a menudo revela problemas que una sola prueba de fugas a temperatura ambiente no captará.

La limpieza es otro factor que a menudo se pasa por alto. Las partículas pequeñas que quedan en un núcleo de radiador pueden reducir la distribución del refrigerante, dañar los sellos o combinarse con la contaminación del refrigerante viejo para acelerar la corrosión. La verificación de la limpieza interna es especialmente importante después de retrabajos, mecanizado o cambios en el embalaje. Incluso en programas de suministro rutinarios, las comprobaciones periódicas de limpieza en cada lote o en cada intervalo de lote definido pueden reducir el riesgo oculto.

Criterios de evaluación recomendados por área de riesgo

La siguiente tabla ayuda a los equipos de calidad y seguridad a priorizar qué comprobaciones del núcleo del radiador deben tratarse como críticas para la liberación, aceptables condicionalmente o elementos solo de observación. La norma exacta debe establecerse por el cliente, el plan de calidad interno y el ciclo de trabajo del vehículo o la máquina.

Utilizar una tabla de prioridades ayuda a los equipos a evitar perder tiempo en variaciones cosméticas de bajo riesgo y al mismo tiempo controlar las características del núcleo del radiador que afectan directamente a la vida útil. También crea una base más clara para la comunicación con proveedores, las acciones de contención y las decisiones de liberación documentadas.

Diferencias de aplicación que cambian el enfoque de la inspección

No todos los núcleos de radiador funcionan en las mismas condiciones. Los camiones pesados a menudo enfrentan alta vibración y largas horas de operación, la maquinaria de construcción soporta polvo y cargas de choque, y los vehículos de pasajeros pueden exigir un ajuste preciso y equilibrio térmico en compartimentos de motor compactos. Los sistemas de nueva energía añaden requisitos de gestión térmica donde la estabilidad del intercambio de calor puede afectar a algo más que solo la temperatura del motor.

Por ejemplo, en aplicaciones de turismos y vehículos comerciales Mercedes-Benz, los inspectores pueden necesitar prestar más atención a las dimensiones del embalaje, la alineación de los puertos y el rendimiento de refrigeración estable bajo ciclos urbanos y de autopista. En tales escenarios, un producto verificado comoRadiador para Benz debe comprobarse no solo por su ajuste exterior, sino también por detalles específicos de la aplicación, como la coherencia de la referencia OE, la protección de la interfaz y el estado de manipulación durante el transporte antes de la liberación.

Cuando la gama de modelos incluye las series W124 E-Class, W206 C-Class o W242 Electric Drive, la revisión del núcleo del radiador debe considerar si la unidad suministrada coincide con la función prevista de gestión térmica, el diseño de refrigeración del motor y el entorno de servicio. Si la pieza se suministra con marcado CE, una referencia de garantía de 1-year, OE NO. 2025005203 / 202 500 52 03, o dimensiones compactas como 20X15X10 cm en un formato de paquete especificado, los inspectores aún deben verificar que estos detalles se ajusten al requisito real de compra e instalación en lugar de asumir compatibilidad cruzada.

Problemas que suelen pasarse por alto y que acortan la vida útil del núcleo del radiador

Muchos fallos prematuros del núcleo del radiador se remontan a problemas que eran visibles pero no se consideraron significativos en el momento de la inspección. Esto suele ocurrir cuando los equipos se centran solo en fugas evidentes o en la apariencia externa. En realidad, la cadena de fallo a menudo comienza con tensión de montaje, condiciones de corrosión por materiales mixtos, contaminación atrapada o concentración local de calor causada por la restricción del flujo de aire.

Otro error común es aprobar un núcleo después de la reparación sin actualizar la profundidad de la inspección. Las unidades retrabajadas pueden requerir una confirmación más estricta del estado de las uniones, la retención de presión y la limpieza interna. Si existe historial de retrabajo, los equipos de calidad deben tratar esas unidades como de mayor riesgo durante al menos un ciclo de verificación. Para flotas críticas, un primer intervalo de mantenimiento acortado, como 30 a 60 días después de la instalación, puede ayudar a detectar problemas antes de que se conviertan en fallos operativos.

La manipulación durante el almacenamiento también debe revisarse como parte de la prevención de fallos. Los conjuntos de núcleo del radiador que se dejan sin cubrir en áreas húmedas, se almacenan cerca de productos químicos agresivos o se mueven repetidamente sin separación protectora pueden desarrollar daños antes incluso de llegar a la línea. Los responsables de seguridad deben coordinarse con los equipos de almacén para que la integridad del embalaje pase a formar parte del plan de calidad del sistema de refrigeración en lugar de ser una preocupación logística separada.

Omisiones de alto riesgo que deben incluirse en cada auditoría

• Ignorar una ligera desalineación del soporte que transfiere la fuerza de instalación directamente al bastidor del núcleo del radiador.
• Aceptar zonas de aletas bloqueadas o aplastadas porque el área dañada parece pequeña vista solo desde un ángulo.
• Omitir las comprobaciones de limpieza interna después de cambios en el proceso del proveedor, retrabajo o modificación del embalaje.
• Usar un refrigerante incorrecto o un fluido de mantenimiento deficiente que acelera la corrosión interna después de la instalación.
• No aislar los fallos en campo por lote, código de fecha o lote de producción, lo que retrasa el análisis de causa raíz.

Estas omisiones son riesgos prácticos, no teóricos. Cuando se repiten en docenas o cientos de unidades, pueden convertir un problema de piezas manejable en un problema de seguridad y tiempo de inactividad a nivel de flota.

Consejos de ejecución: cómo crear una rutina útil de control del núcleo del radiador

Una sólida rutina de inspección del núcleo del radiador debe ser fácil de ejecutar en condiciones reales de producción. Eso significa que la lista de verificación debe ser lo suficientemente corta para usarse, lo suficientemente detallada para controlar el riesgo y vinculada a decisiones claras de aceptación-rechazo. Para la mayoría de los equipos, la mejor práctica es dividir el control en cuatro etapas: inspección de entrada, confirmación previa a la instalación, revisión de fugas posterior a la instalación y seguimiento de servicio programado. Esto crea múltiples oportunidades para detectar diferentes desencadenantes de fallo.

La inspección de entrada debe centrarse en defectos visibles, dimensiones, trazabilidad y estado del embalaje. Las comprobaciones previas a la instalación deben verificar la alineación del montaje, la limpieza y la preparación de la interfaz. La revisión posterior a la instalación debe confirmar que no haya deformación inducida por tensión, fugas o desajuste de mangueras después del ensamblaje. Las comprobaciones de seguimiento del servicio, a menudo después de las primeras 100 a 300 horas de funcionamiento en aplicaciones exigentes, son útiles para identificar aflojamiento relacionado con vibración o filtraciones graduales.

La comunicación con el proveedor es igualmente importante. Si su programa de núcleo de radiador incluye dimensiones personalizadas, interfaces específicas del vehículo o cargas térmicas exigentes, envíe archivos técnicos claros antes de la liberación de producción. Aquí es donde un fabricante con experiencia en radiadores de tanque de agua, intercoolers, radiadores para maquinaria de construcción y módulos de radiador de nueva energía puede apoyar no solo la producción, sino también la planificación preventiva de la calidad. Si es necesario, los equipos que evalúanRadiador para Benz o aplicaciones similares deben alinearse sobre el modelo, el escenario de uso, la expectativa de garantía y la norma de inspección antes del envío.

Una secuencia práctica de control en cuatro etapas

1. Etapa de entrada: verifique la identidad de la pieza, la apariencia del núcleo, las dimensiones, las uniones y la protección del embalaje dentro de las 24 horas posteriores a la recepción.
2. Etapa previa a la instalación: confirme la limpieza, el ajuste de montaje, la alineación de la manguera o del puerto y la ausencia de daños de almacenamiento antes del ensamblaje.
3. Etapa de liberación: realice una revisión de fugas y estado después del ensamblaje, especialmente si el núcleo del radiador se manipuló varias veces.
4. Etapa de monitoreo en campo: compruebe filtraciones, efectos de vibración y desviaciones de refrigeración durante el primer intervalo de funcionamiento.

Esta secuencia proporciona a los equipos de control de calidad y seguridad un marco claro que puede documentarse, auditarse y mejorarse con el tiempo. También favorece una mejor retroalimentación a compras y proveedores cuando aparecen problemas repetidos.

Por qué elegirnos para soporte de radiadores y componentes de refrigeración

Para compradores, inspectores y responsables de seguridad, elegir un proveedor de componentes de refrigeración no depende solo del precio. Depende de si el proveedor comprende los puntos reales de inspección que afectan la vida útil, la estabilidad térmica y la seguridad operativa. Liaocheng Xinde Auto Parts Co., Ltd. se especializa en radiadores, intercoolers, radiadores para maquinaria de construcción y productos de refrigeración relacionados para camiones pesados y aplicaciones de nueva energía, con un enfoque comercial que coincide con las necesidades de abastecimiento profesional de piezas y revisión de calidad.

Si está evaluando un programa de núcleo de radiador, podemos apoyar la discusión sobre confirmación de parámetros, adecuación de la aplicación, selección de modelo, expectativas de ciclo de entrega, prioridades de inspección y organización de muestras. Esto es especialmente útil cuando su equipo debe comparar opciones universales y específicas del vehículo, aclarar referencias OE o revisar la idoneidad para turismos, vehículos comerciales o equipos con condiciones térmicas exigentes.

Contáctenos para hablar sobre especificaciones del núcleo del radiador, prioridades de rendimiento de refrigeración, selección de productos, soporte de muestras, planificación del plazo de entrega, preguntas relacionadas con certificaciones o detalles de cotización. Una conversación técnica clara al principio puede reducir el riesgo de calidad más adelante y ayudar a su equipo a tomar decisiones de compra y liberación más rápidas y seguras.
