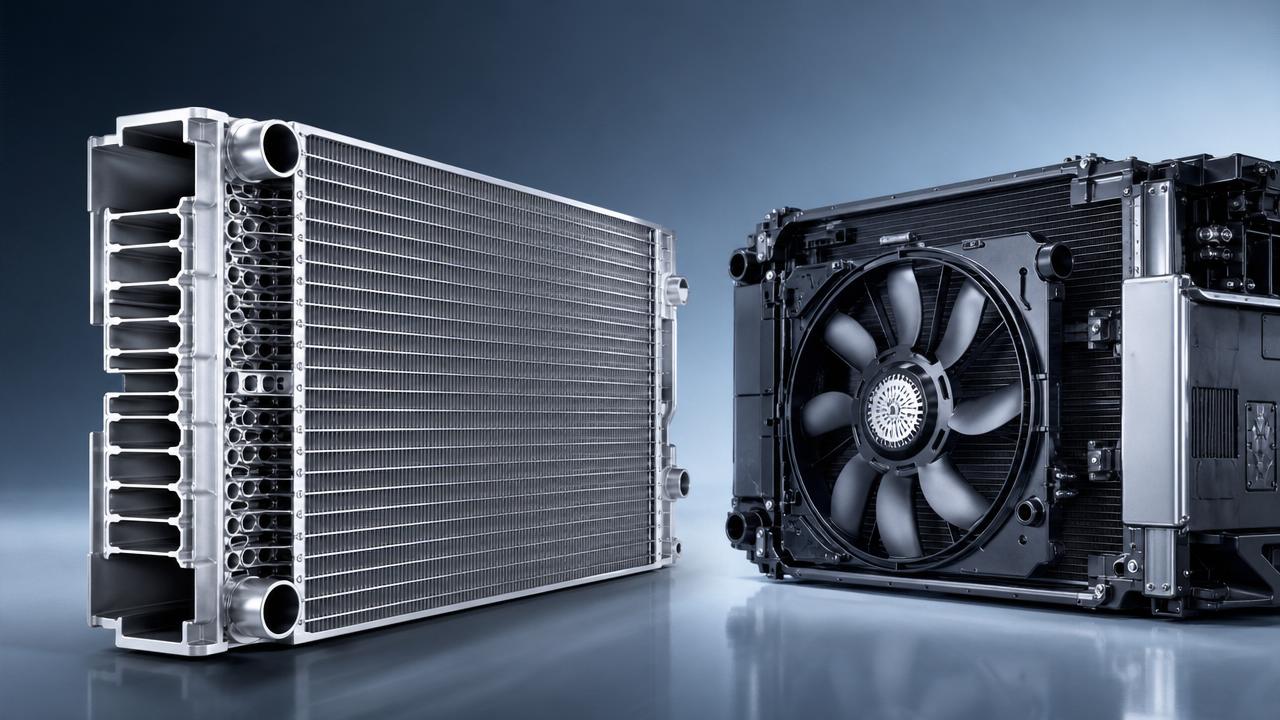

Espesor del núcleo del radiador y rendimiento de refrigeración

Para la evaluación técnica, el grosor del núcleo del radiador es más que una especificación dimensional. Afecta directamente la eficiencia de transferencia de calor, la resistencia al flujo de aire, la capacidad de refrigerante y la fiabilidad del sistema a largo plazo.

En camiones pesados, maquinaria de construcción y módulos de refrigeración de nueva energía, la estructura correcta del núcleo del radiador ayuda a que los sistemas de refrigeración funcionen de manera constante bajo cargas térmicas exigentes.

Este artículo explica cómo el grosor del núcleo del radiador influye en el rendimiento de refrigeración, la selección de materiales, la estabilidad de presión y la idoneidad de aplicación en decisiones prácticas sobre componentes.

Por qué el grosor del núcleo del radiador necesita un enfoque de lista de verificación

Un núcleo de radiador más grueso no significa automáticamente una mejor refrigeración. La disipación de calor depende del diseño de los tubos, la densidad de las aletas, el flujo de aire, el flujo de refrigerante y el espacio de instalación.

Un núcleo de radiador delgado puede refrigerar eficientemente cuando el flujo de aire es fuerte. Un núcleo de radiador grueso puede rendir por debajo de lo esperado si el aire no puede pasar a través del paquete de aletas.

La evaluación basada en listas de verificación evita decisiones unilaterales. Conecta las dimensiones del núcleo del radiador con la carga operativa real, la disposición del vehículo, la capacidad del ventilador y las expectativas de durabilidad.

Para piezas de servicio pesado, este método también permite una comparación coherente entre radiadores de aluminio, diseños de cobre-latón, intercoolers y conjuntos de refrigeración modulares.

Lista de verificación del grosor del núcleo del radiador y el rendimiento de refrigeración

Utilice la siguiente lista de verificación al comparar opciones de núcleo de radiador para camiones, maquinaria, autobuses o sistemas de gestión térmica de nueva energía.

• Confirme la demanda de disipación de calor antes de cambiar el grosor del núcleo del radiador, porque la potencia del motor, el ciclo de trabajo, la temperatura ambiente y el patrón de carga definen los requisitos de refrigeración.
• Compruebe cuidadosamente el espacio de instalación disponible, ya que un núcleo de radiador más grueso puede interferir con la holgura del ventilador, las cubiertas, los soportes, las mangueras o los componentes adyacentes.
• Evalúe la resistencia al flujo de aire a través del núcleo, porque un grosor excesivo puede reducir la velocidad del aire y debilitar la transferencia de calor en las capas posteriores de aletas.
• Compare el número de tubos y la geometría de los tubos, no solo la profundidad del núcleo, ya que la estructura de varias filas y el ancho de los tubos afectan significativamente el área de contacto del refrigerante.
• Revise el paso y la forma de las aletas, ya que las aletas densas aumentan la superficie, pero pueden retener polvo, barro, insectos y residuos de obras de construcción.
• Mida la compatibilidad del flujo de refrigerante, porque un núcleo de radiador más grande puede aumentar el volumen y aun así sufrir una mala circulación si los conductos de los tubos son restrictivos.
• Verifique la caída de presión a través del núcleo del radiador, especialmente en motores de alta potencia donde la capacidad de la bomba y el comportamiento del termostato influyen en la estabilidad operativa.
• Inspeccione la calidad de soldadura fuerte y la consistencia del material, ya que las uniones deficientes reducen la conductividad térmica y crean riesgos de fugas bajo vibración y ciclos de presión.
• Ajuste el grosor del núcleo del radiador al rendimiento del ventilador, porque una presión estática insuficiente puede hacer que un núcleo más grueso sea menos eficaz que un diseño más delgado.
• Evalúe el entorno de servicio, ya que las aplicaciones de minería, agricultura y construcción necesitan estructuras de núcleo que equilibren la capacidad de refrigeración con una limpieza sencilla.
• Compruebe la compatibilidad con módulos de refrigeración de aire de carga, ya que los intercoolers y condensadores colocados antes del núcleo del radiador afectan la temperatura del aire entrante.
• Revise los datos de validación, incluidas pruebas térmicas, pruebas de fugas, pruebas de vibración y rendimiento en niebla salina antes de confirmar una especificación de producción.

Cómo el grosor del núcleo cambia la transferencia de calor

El núcleo del radiador transfiere el calor del refrigerante a los tubos metálicos, luego a las aletas y finalmente al aire que pasa. El grosor afecta cada etapa.

Aumentar el grosor del núcleo del radiador generalmente añade filas de tubos o una zona de aletas más profunda. Esto puede elevar la capacidad de refrigerante y aumentar la superficie de contacto.

Sin embargo, el aire pierde diferencia de temperatura a medida que atraviesa el núcleo. Las capas posteriores de aletas pueden recibir aire más cálido y más lento.

Por eso el diseño del núcleo del radiador debe equilibrar la profundidad, la densidad de aletas, la disposición de los tubos y la trayectoria del flujo de aire, en lugar de depender solo del grosor.

Impacto en el lado del refrigerante

Un núcleo de radiador más grueso puede contener más refrigerante, lo que mejora la amortiguación térmica durante cambios repentinos de carga. Esto ayuda a estabilizar los picos de temperatura.

Sin embargo, un mayor volumen de refrigerante puede ralentizar el calentamiento y añadir peso al sistema. La restricción de los tubos también puede generar carga para la bomba si el diseño es deficiente.

Impacto en el lado del aire

El flujo de aire suele ser el factor limitante. Un núcleo de radiador más grueso requiere suficiente presión del ventilador para mover el aire a través de cada capa de aletas.

Si el ventilador, la parrilla o la cubierta están subdimensionados, un núcleo profundo puede aumentar la resistencia y reducir el rendimiento efectivo de refrigeración.

Notas de aplicación para diferentes escenarios de refrigeración

Camiones pesados y vehículos de larga distancia

Los camiones pesados necesitan un rendimiento estable del núcleo del radiador durante subidas, remolque, ralentí y conducción a alta temperatura. La reserva térmica es importante.

Un núcleo de radiador moderadamente más grueso puede ayudar cuando se combina con aletas optimizadas, un control potente del ventilador y un sistema de cubierta sellado.

Liaocheng Xinde Auto Parts Co., Ltd. produce radiadores y componentes de refrigeración relacionados para camiones pesados y plataformas de vehículos exigentes.

Maquinaria de construcción

Las excavadoras, cargadoras y grúas suelen trabajar en condiciones polvorientas y de baja velocidad. El flujo de aire puede ser inestable y los niveles de contaminación son altos.

Para estas máquinas, el grosor del núcleo del radiador debe ajustarse a la facilidad de limpieza. Un núcleo profundo muy denso puede obstruirse rápidamente.

Una mayor separación entre aletas, una estructura de tubos robusta y rutas de mantenimiento accesibles suelen ofrecer una mejor refrigeración en condiciones reales que el grosor máximo por sí solo.

Módulos de refrigeración de nueva energía

Los vehículos de nueva energía requieren una gestión térmica precisa para baterías, motores, controladores y circuitos auxiliares. El espacio de empaquetado suele ser limitado.

El grosor del núcleo del radiador debe admitir circuitos de baja temperatura sin añadir peso innecesario ni pérdida de presión a través del circuito de refrigeración.

Interacción entre intercooler y módulo frontal

Cuando un intercooler se sitúa antes del radiador, aumenta la temperatura del aire entrante. Esto reduce la diferencia de temperatura a través del núcleo del radiador.

Para aplicaciones relacionadas de aire de carga, productos comoIntercooler para Mercedes-Benz deben evaluarse junto con los requisitos de flujo de aire del radiador.

Riesgos comúnmente pasados por alto en la selección del núcleo del radiador

Suponer que más filas siempre mejoran la refrigeración

Más filas de tubos aumentan la profundidad del núcleo del radiador, pero también pueden incrementar la resistencia al aire. Las filas posteriores pueden contribuir con una disipación de calor limitada.

Compare siempre el rendimiento probado en lugar de juzgar solo por el número de filas, el grosor anunciado o la apariencia externa.

Ignorar la presión estática del ventilador

Un ventilador que funciona con un núcleo de radiador delgado puede no mover suficiente aire a través de un conjunto de núcleo más grueso.

Compruebe los datos de la curva del ventilador, el sellado de la cubierta, el estado de las aspas y la velocidad de funcionamiento antes de aprobar un núcleo de radiador de reemplazo más profundo.

Pasar por alto el bloqueo de las aletas

El polvo, las fibras, el barro y los insectos pueden reducir la eficiencia de las aletas. El problema empeora cuando el núcleo del radiador es denso y difícil de limpiar.

El acceso para mantenimiento debe considerarse parte del diseño de refrigeración, especialmente para aplicaciones todoterreno y de maquinaria de construcción.

Descuidar la calidad del material y de fabricación

El grosor del núcleo del radiador no puede compensar una soldadura fuerte débil, aletas irregulares, baja resistencia de los tubos o material de aluminio de baja calidad.

Las fugas, la corrosión y la fatiga por vibración suelen provenir de debilidades de fabricación más que de una dimensión incorrecta del núcleo.

Guía de ejecución práctica para la evaluación del núcleo

Una decisión práctica sobre el núcleo del radiador debe combinar datos de diseño, condiciones de funcionamiento y resultados de inspección. Utilice mediciones siempre que sea posible.

1. Registre la potencia del motor, el objetivo de temperatura del refrigerante, el rango de temperatura ambiente y el ciclo de trabajo antes de comparar especificaciones del núcleo del radiador.
2. Mida con precisión el grosor del núcleo existente, el paso de aletas, las filas de tubos, el tamaño de entrada, el tamaño de salida y las dimensiones de montaje.
3. Compruebe si el problema actual de refrigeración proviene de capacidad insuficiente, aletas bloqueadas, flujo de aire débil, contaminación del refrigerante o fallo del termostato.
4. Solicite datos de rendimiento bajo condiciones comparables de flujo de aire y flujo de refrigerante, no solo dimensiones de catálogo o muestras visuales.
5. Inspeccione la calidad de la muestra, incluida la alineación de las aletas, la consistencia de las soldaduras, la resistencia de la placa colectora, el sellado del tanque y la resistencia a la presión.
6. Valide el ajuste con las piezas circundantes, porque los cambios en el grosor del núcleo del radiador pueden afectar mangueras, protectores de ventilador, condensadores e intercoolers.
7. Planifique los intervalos de mantenimiento según las condiciones del lugar de trabajo, especialmente donde la acumulación de residuos puede reducir el flujo de aire a través del núcleo del radiador.

Cómo comparar diseños de núcleo de radiador delgados, estándar y gruesos

Los diseños de núcleo de radiador delgados son útiles donde el flujo de aire es fuerte, el espacio es limitado y la carga térmica es moderada.

Pueden reducir el peso y mejorar la penetración del aire, pero pueden carecer de reserva térmica bajo carga continua pesada.

El grosor estándar del núcleo del radiador suele ser la opción de reemplazo más segura cuando la disposición del vehículo y la demanda de refrigeración permanecen sin cambios.

Normalmente conserva el equilibrio del flujo de aire, la compatibilidad de montaje, la eficiencia del ventilador y el comportamiento original del sistema.

Los diseños de núcleo de radiador gruesos son adecuados cuando la demanda térmica es mayor y el sistema de ventilador puede superar la resistencia añadida.

Requieren una verificación cuidadosa del flujo de aire, la caída de presión, la durabilidad frente a vibraciones y el empaquetado del módulo frontal.

Lista de verificación final antes de la aprobación de especificaciones

• Defina el objetivo de refrigeración en términos medibles, incluida la temperatura del refrigerante, la carga operativa, las condiciones ambientales y el margen de seguridad.
• Seleccione el grosor del núcleo del radiador solo después de confirmar la capacidad de flujo de aire, la presión estática del ventilador y el estado del sellado de la cubierta.
• Equilibre el área de transferencia de calor con la facilidad de servicio, especialmente para vehículos expuestos a polvo, barro, paja o residuos de carretera.
• Confirme la calidad del material, la fiabilidad de la soldadura fuerte, la resistencia a la corrosión y los resultados de las pruebas de presión antes de aprobar la producción por lotes.
• Revise todo el módulo de refrigeración, porque los condensadores, intercoolers, enfriadores de aceite y parrillas influyen en el rendimiento del núcleo del radiador.

Conclusión y orientación de acción

El grosor del núcleo del radiador es un factor clave en el rendimiento de refrigeración, pero funciona junto con el flujo de aire, el movimiento del refrigerante, los materiales y el diseño de instalación.

El mejor núcleo de radiador no siempre es el más grueso. Es el diseño que se ajusta a la carga térmica, la capacidad del ventilador y el entorno de servicio.

Antes de confirmar una especificación, compare datos probados, inspeccione la calidad de fabricación y verifique el ajuste con el módulo completo de refrigeración frontal.

Liaocheng Xinde Auto Parts Co., Ltd. admite aplicaciones de radiadores, intercoolers, radiadores para maquinaria de construcción y módulos de nueva energía con soluciones prácticas de componentes.

Utilice esta lista de verificación para seleccionar diseños de núcleo de radiador que ofrezcan refrigeración estable, durabilidad fiable y mejor rendimiento a largo plazo en condiciones operativas exigentes.
