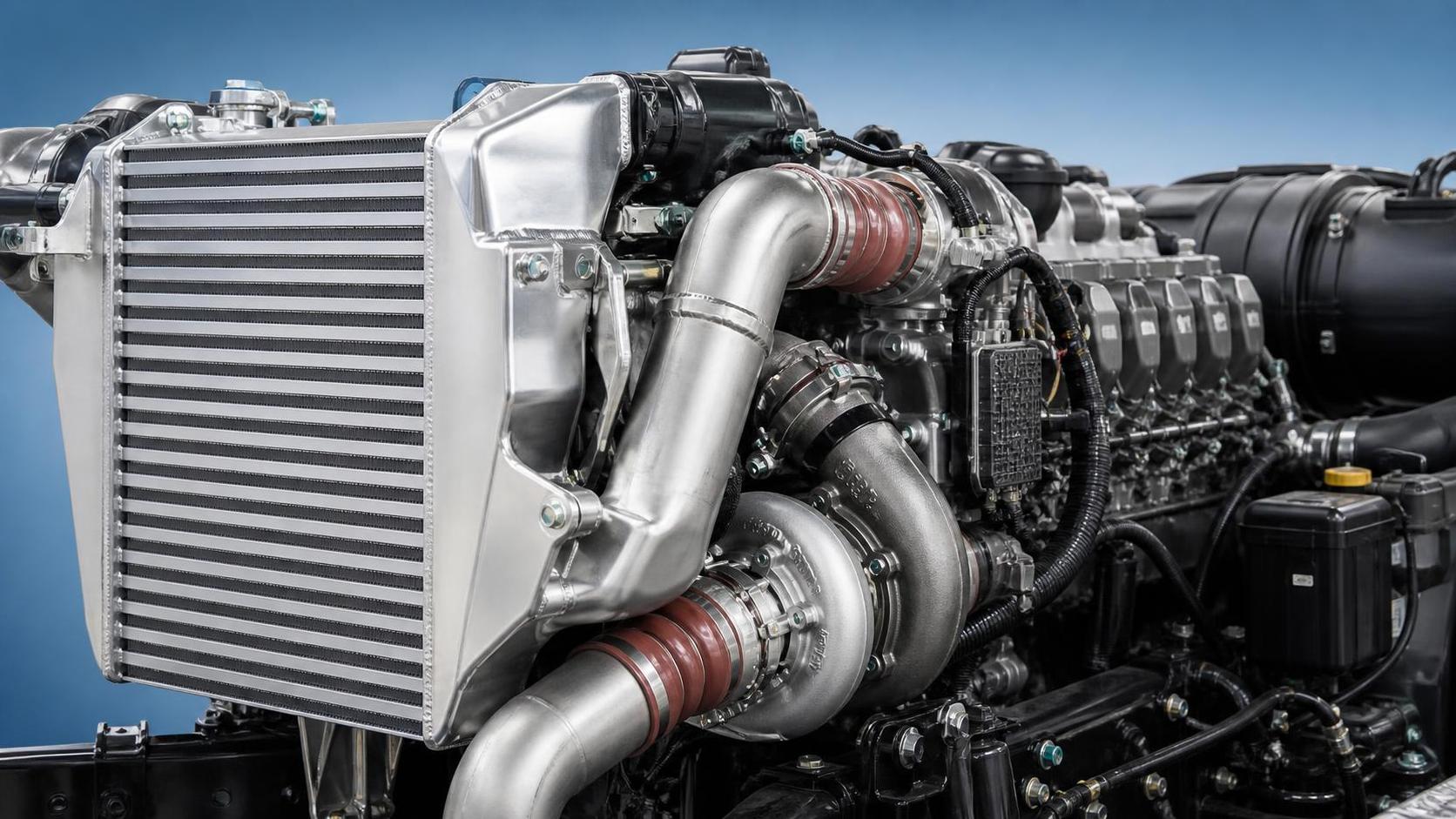

Cómo afecta la caída de presión del intercooler a la respuesta del motor sobrealimentado

En un motor sobrealimentado, se espera que un intercooler realice una función visible: reducir la temperatura del aire de admisión comprimido antes de que llegue a los cilindros. Sin embargo, para los evaluadores técnicos, el resultado menos visible suele ser igual de importante. Cada kilopascal perdido a través del enfriador de aire de sobrealimentación cambia la presión que realmente llega al colector de admisión, el trabajo exigido al turbocompresor y la forma en que responde el motor cuando cambia la carga.

Por tanto, la caída de presión del intercooler no es simplemente una cifra de banco de flujo. En camiones pesados, maquinaria de construcción y otras aplicaciones de alta carga, puede influir en el par transitorio, el margen operativo del turbocompresor, el consumo de combustible, el control de la temperatura de escape y la estabilidad de la calibración. Un enfriador con una excelente disipación de calor pero una restricción excesiva puede reducir la temperatura del aire de sobrealimentación mientras obliga al sistema turbo a trabajar más para proporcionar la presión requerida en el colector. Por el contrario, un núcleo de muy baja restricción puede preservar la respuesta de sobrealimentación, pero dejar demasiado calor en la carga de aire.

La tarea de ingeniería consiste, por tanto, en seleccionar un intercooler que gestione ambos lados de la ecuación en condiciones reales de funcionamiento, en lugar de optimizar de forma aislada un único valor de laboratorio.

La presión a la salida del compresor no es la presión en el motor

La caída de presión es la diferencia entre la presión del aire de sobrealimentación en la entrada del intercooler y la presión en su salida. Se origina por la fricción a lo largo de los conductos internos, la separación del flujo de aire en los colectores, los cambios de dirección del flujo, la geometría de aletas y tubos, las transiciones bruscas de sección y la contaminación acumulada durante el servicio. Si la salida del compresor genera 250 kPa absolutos y la salida del intercooler aguas abajo es de 235 kPa absolutos, el sistema ha perdido 15 kPa a través del enfriador y las conexiones asociadas.

Esta pérdida importa porque el motor responde a la presión del colector, no a la presión de descarga del compresor. Para mantener la misma carga de cilindro, el turbocompresor debe elevar suficientemente su presión de salida para compensar la restricción. En funcionamiento estable, el sistema de control puede lograrlo aumentando la posición de los álabes, el cierre de la válvula de descarga, la velocidad del eje o, según la arquitectura, mediante el apoyo de un compresor eléctrico. El objetivo aparente de sobrealimentación puede seguir cumpliéndose, pero a costa de un mayor trabajo del compresor.

Durante un evento transitorio, el efecto es más inmediato. Cuando un conductor solicita par mientras asciende con un camión cargado o cuando una máquina hidráulica asume repentinamente una carga, el turbocompresor necesita tiempo y energía de escape para acelerar. Un intercooler restrictivo aumenta la relación de presión requerida en el compresor. Esto puede retrasar el aumento de la presión útil en el colector, especialmente a bajas revoluciones del motor, donde la energía de la turbina es limitada.

Por qué una pequeña pérdida de presión puede cambiar la respuesta de un motor sobrealimentado

Resulta tentador juzgar la restricción únicamente por su valor absoluto. En la práctica, el impacto depende del nivel de sobrealimentación del motor, la posición en el mapa del compresor, la demanda de caudal másico, la estrategia de control y el ciclo de trabajo. Una determinada pérdida de presión puede ser manejable en un motor con una reserva considerable de turbocompresor, pero significativa en una aplicación que ya opera cerca de los límites de velocidad del compresor, bombeo o caudal de la turbina.

Tres mecanismos de respuesta merecen atención.

1. Mayor trabajo del compresor

Para superar la caída de presión del intercooler, el compresor debe producir una presión de descarga más alta para alcanzar el mismo objetivo en el colector de admisión. Una mayor relación de presión tiende a aumentar la temperatura de salida del compresor y la demanda de potencia del eje. Esto crea una compensación de ingeniería: el intercooler elimina más calor porque el aire entra más caliente, pero el turbocompresor ha generado parte de ese calor adicional en primer lugar.

A alta carga, este trabajo adicional puede desplazar el compresor hacia una zona de eficiencia menos favorable. El resultado puede ser una mayor contrapresión de escape, mayores requisitos de accionamiento de la turbina o un margen térmico más estrecho. La penalización rara vez se aprecia al considerar únicamente la restricción del intercooler; aparece en el comportamiento de toda la trayectoria de aire.

2. Recuperación de presión más lenta después de un escalón de carga

Los sistemas de aire de sobrealimentación contienen volumen. El compresor, las tuberías, los depósitos del intercooler, los conductos del núcleo, el colector de admisión y las mangueras de conexión forman un sistema presurizado que debe llenarse cada vez que aumenta la sobrealimentación. La restricción entre el compresor y el colector limita la rapidez con la que la presión se propaga aguas abajo. Un núcleo restrictivo puede actuar como un cuello de botella, provocando una mayor diferencia entre la presión aguas arriba y la presión disponible en los cilindros durante la aceleración.

Esto no significa que el volumen del núcleo del intercooler deba reducirse simplemente al mínimo. Reducir el volumen de forma demasiado agresiva puede comprometer el área de transferencia de calor o generar una velocidad local de flujo excesivamente alta. El objetivo de diseño útil es un volumen interno controlado combinado con trayectorias de flujo suaves y bien distribuidas.

3. Menor caudal de aire utilizable ante alta demanda

La caída de presión generalmente aumenta de forma no lineal con el caudal másico. A carga moderada del motor, un núcleo puede parecer aceptable. Bajo par máximo, alta temperatura ambiente, compensación por altitud o condiciones de funcionamiento relacionadas con la regeneración, el caudal de aire puede aumentar bruscamente y la restricción puede adquirir mucha mayor importancia. Por esta razón, un único punto de prueba de bajo caudal no es suficiente para la selección técnica. Los evaluadores deben solicitar una curva de caída de presión en el rango previsto de caudal másico de aire y evaluarla a las temperaturas y presiones de entrada pertinentes.

El rendimiento de refrigeración y la restricción deben evaluarse conjuntamente

Un intercooler es un intercambiador de calor, no solo un conducto de aire. Su núcleo debe transferir calor del aire comprimido al flujo de aire ambiente, al refrigerante u otro medio de enfriamiento, manteniendo al mismo tiempo una pérdida de presión aceptable. Una mayor superficie térmica puede mejorar la reducción de temperatura, pero las aletas densas, los conductos estrechos y las trayectorias de flujo largas pueden aumentar la resistencia. El “mejor” núcleo no es necesariamente el que presenta la menor temperatura de salida en una prueba estática de banco.

Una evaluación más útil considera la densidad resultante de la carga de admisión. La densidad está influida tanto por la temperatura como por la presión. Enfriar el aire aumenta la densidad; perder presión la disminuye. El equilibrio puede expresarse conceptualmente mediante la relación de los gases ideales:

La densidad del aire es proporcional a la presión absoluta dividida por la temperatura absoluta.

Por lo tanto, un diseño de intercooler debe evaluarse por la densidad del aire suministrado al motor, no solo por la reducción de temperatura. Si un diseño enfría ligeramente mejor pero genera una pérdida de presión considerablemente mayor, su beneficio neto de densidad puede ser menor de lo esperado. La comparación correcta también incluye el trabajo adicional del compresor necesario para recuperar la presión perdida.

Para aplicaciones de servicio pesado, la acumulación térmica sostenida añade otra variable. Un núcleo que funciona bien al inicio de una prueba puede comportarse de forma diferente después de ascensos prolongados, transporte de carga o elevada demanda hidráulica. La unidad preferida mantiene una eficacia térmica estable sin imponer una restricción que obligue al sistema turbo a operar en una condición desfavorable.

Geometría del núcleo: donde se crea la compensación

La mayoría de las características de caída de presión se determinan mucho antes de que el enfriador llegue al vehículo. Se originan en la arquitectura del núcleo, el diseño de los depósitos, la consistencia de fabricación y la geometría de instalación.

• Dimensiones de los tubos o conductos: Los diámetros hidráulicos más pequeños pueden intensificar la transferencia de calor al aumentar el contacto superficial y la turbulencia, pero también elevan las pérdidas por fricción. La forma del conducto afecta tanto a la distribución de velocidad como al comportamiento de la capa límite.
• Longitud del flujo: Las trayectorias internas más largas ofrecen mayor oportunidad de transferencia de calor, pero generalmente aumentan la pérdida de presión. La longitud ideal depende del área frontal disponible, la velocidad del aire de refrigeración y el punto de trabajo requerido.
• Configuración de las aletas: Los patrones internos de turbuladores favorecen la transferencia de calor, pero los diseños excesivamente agresivos pueden crear una restricción innecesaria. La densidad de las aletas externas también debe equilibrarse con la tolerancia al polvo y el flujo de aire a través del conjunto de refrigeración.
• Diseño del colector y los depósitos: Incluso un núcleo bien diseñado puede rendir por debajo de lo esperado si los depósitos de entrada y salida distribuyen el aire de forma desigual. Una mala distribución genera alta velocidad localizada, zonas muertas y carga térmica inconsistente en todo el núcleo.
• Transiciones de puertos y tuberías: Los escalones bruscos en las mangueras, conectores subdimensionados, curvas de radio reducido y uniones desalineadas pueden añadir pérdidas significativas fuera del propio núcleo. La caída de presión del sistema debe incluir el conjunto instalado, no solo el intercooler sin accesorios.

Para los evaluadores que comparan piezas de sustitución, la compatibilidad dimensional por sí sola no es suficiente. La ubicación de montaje, el diámetro de conexión, la orientación de los depósitos y el grosor aparente del núcleo no revelan el diseño del flujo interno. Una pieza puede encajar físicamente y, al mismo tiempo, alterar el perfil de pérdida de presión y el comportamiento térmico del sistema de sobrealimentación.

Cómo interpretar los datos de caída de presión sin dejarse engañar

Una cifra publicada de caída de presión solo es valiosa cuando se conocen sus condiciones de ensayo. Pregunte si el valor se midió con aire seco, a qué caudal másico, a qué presión y temperatura de entrada, y si la medición incluye depósitos, puertos o tuberías de conexión. Los resultados expresados en diferentes unidades deben normalizarse cuidadosamente: kPa, mbar, psi y pulgadas de columna de agua no son intercambiables sin conversión.

Aún más importante, distinga entre una prueba de componente y un resultado de sistema instalado. Un núcleo limpio de laboratorio puede mostrar una restricción moderada, mientras que la instalación en el vehículo añade pérdida de presión a través de mangueras, abrazaderas, resonadores, sensores, codos y transiciones condicionadas por el embalaje. En maquinaria todoterreno, el polvo, la neblina de aceite y los residuos externos pueden modificar aún más con el tiempo tanto el rendimiento del lado del aire como el del lado de sobrealimentación.

Una revisión técnica sólida normalmente incluye las siguientes preguntas:

1. ¿Cuál es el caudal másico máximo previsto de aire de sobrealimentación a potencia nominal y demanda de par transitorio?
2. ¿Qué presión en el colector debe alcanzarse y qué presión de descarga del compresor está disponible con un margen aceptable de velocidad del turbo?
3. ¿Qué límite de caída de presión es adecuado a caudal nominal y máximo?
4. ¿Cómo cambia la temperatura de salida en los mismos puntos de funcionamiento?
5. ¿El diseño mantiene una distribución de flujo aceptable después de su instalación en el paquete de refrigeración real?
6. ¿Qué sucede cuando la suciedad, las vibraciones, los ciclos térmicos y el envejecimiento de las mangueras pasan a formar parte de las condiciones de servicio?

Estas preguntas alejan el debate de una afirmación aislada de “baja caída de presión” y lo orientan hacia una decisión de sistema justificable.

La respuesta transitoria no es únicamente un problema del intercooler

Cuando la respuesta de sobrealimentación es deficiente, el intercooler puede contribuir, pero no debe convertirse en el diagnóstico predeterminado. Los filtros de aire restringidos, las mangueras de aire de sobrealimentación con fugas, los depósitos agrietados, las abrazaderas flojas, las limitaciones del lado de la turbina, el comportamiento de EGR, los fallos de los actuadores de geometría variable, el funcionamiento de la mariposa de admisión y las restricciones de calibración pueden producir síntomas similares. Una diferencia de presión medida a través del enfriador proporciona más información que una inspección visual por sí sola.

Para una comprobación en campo, los sensores de presión deben colocarse lo más cerca posible de la entrada y salida del intercooler, registrando las lecturas durante un barrido de carga controlado. Comparar la presión diferencial real con la curva esperada puede revelar si el problema es la restricción del núcleo, una obstrucción aguas abajo o un problema más amplio de sobrealimentación. También deben registrarse simultáneamente las temperaturas a ambos lados del enfriador, ya que un núcleo con baja restricción pero refrigeración insuficiente también puede comprometer la consistencia del par bajo carga térmica.

La prueba de fugas sigue siendo esencial. Una fuga no crea la misma señal de restricción que un núcleo bloqueado, pero puede obligar al turbocompresor a trabajar más y hacer que la respuesta se perciba de forma similarmente débil. El objetivo del diagnóstico es diferenciar la pérdida de presión del escape de presión.

Consideraciones de aplicación para camiones y equipos de construcción

Los camiones pesados suelen pasar largos periodos cerca de un par elevado, donde son necesarios tanto un rendimiento térmico sostenido como una restricción moderada. Los equipos de construcción se enfrentan a un perfil diferente pero igualmente exigente: cambios bruscos de carga, velocidades variables del motor, elevada exposición al polvo, paquetes de refrigeración compactos y, en ocasiones, baja velocidad del vehículo que limita el flujo de aire de avance. En estos entornos, la obstrucción de las aletas externas puede degradar la refrigeración, mientras que la contaminación interna o el arrastre de aceite pueden modificar el flujo del lado de sobrealimentación.

El conjunto de refrigeración también es importante. Un enfriador de aire de sobrealimentación situado junto a un radiador, enfriador de aceite, condensador o módulo térmico de batería opera dentro de un entorno de flujo de aire compartido. Mejorar la densidad de aletas de un intercambiador puede reducir el flujo de aire disponible para otro. La selección técnica debe considerar el módulo completo, en lugar de tratar el intercooler como un componente aislado.

Liaocheng Xinde Auto Parts Co., Ltd. desarrolla radiadores, intercoolers, radiadores para maquinaria de construcción y componentes relacionados de gestión térmica para camiones pesados y aplicaciones de nuevas energías. Para el trabajo de sustitución y evaluación de plataformas, el valor práctico de este enfoque de fabricación reside en examinar la combinación completa de construcción del núcleo, geometría de los depósitos, integridad del sellado e integración dentro del paquete de refrigeración, no simplemente en igualar las dimensiones externas.

Al revisar una opción específica para un vehículo comoMERCEDES-BENZ, los evaluadores deben confirmar la variante de motor prevista, el recorrido del aire de sobrealimentación, las provisiones para sensores, la disposición de montaje y el rango de caudal de aire requerido. Familias de vehículos similares pueden utilizar diferentes objetivos de sobrealimentación y configuraciones del paquete de refrigeración, por lo que la intercambiabilidad visual no es un método de selección fiable.

Un marco práctico de aceptación

Antes de aprobar un diseño de intercooler, establezca un rango objetivo en lugar de perseguir un único extremo. Defina la curva de caída de presión admisible, el rendimiento requerido de temperatura de salida, las expectativas de resistencia a la rotura y a la fatiga, los criterios de distribución de flujo de aire y las restricciones de instalación. A continuación, valide la unidad en puntos de funcionamiento representativos del motor, incluidas condiciones de alto caudal y exposición a acumulación térmica.

Debe prestarse especial atención a la repetibilidad. Las variaciones en la soldadura fuerte de los tubos, la formación de aletas, la soldadura de los depósitos, la limpieza interna o la geometría de los puertos pueden hacer que las piezas de producción se desvíen del rendimiento del prototipo. Por tanto, una especificación técnicamente sólida debe incluir métodos de inspección y validación, no solo dimensiones nominales.

El diseño de intercooler más exitoso suele pasar desapercibido en uso: el motor alcanza el par solicitado sin vacilación, las temperaturas de admisión se mantienen controladas y el turbocompresor no necesita operar en el límite de su mapa simplemente para superar las pérdidas en la trayectoria de aire. Lograr este resultado requiere tratar la caída de presión como una variable a nivel de sistema. El equilibrio entre libertad de flujo de aire, disipación de calor, durabilidad estructural y condiciones reales de instalación es lo que finalmente determina la respuesta de un motor sobrealimentado.
