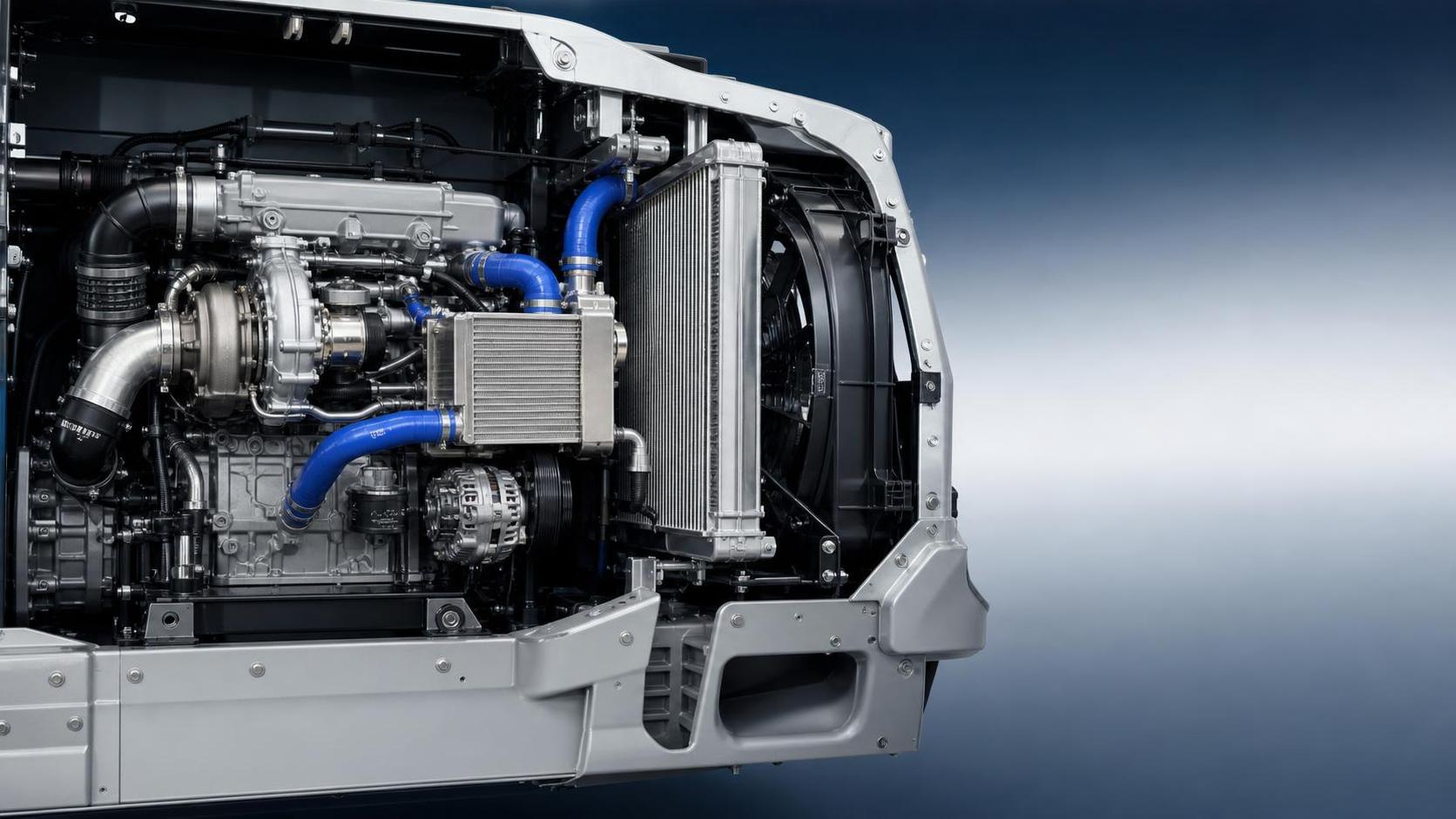

Intercooler aire-aire o agua-aire para compartimentos de motor reducidos
Un compartimento del motor reducido puede convertir una simple decisión sobre la refrigeración del aire de sobrealimentación en un problema de integración con consecuencias reales. El motor puede tener suficiente potencia sobre el papel, el turbocompresor puede estar correctamente dimensionado y el vehículo puede ya contar con un conjunto de radiador instalado; sin embargo, las temperaturas de admisión siguen aumentando cuando el vehículo trabaja intensamente, especialmente a baja velocidad de circulación o en condiciones de alta temperatura ambiente. El primer impulso suele ser instalar el intercooler aire-aire más grande que pueda caber físicamente. En la práctica, esa elección puede restringir el flujo de aire del radiador, complicar la canalización de aire, aumentar la caída de presión o crear problemas de acceso para mantenimiento que no eran evidentes durante el diseño.
Los sistemas agua-aire resultan atractivos porque el núcleo de aire de sobrealimentación puede colocarse cerca del motor y no necesita flujo de aire frontal directo. Sin embargo, introducen un segundo circuito de refrigeración, una bomba, mangueras, un intercambiador de calor y más interacciones térmicas que evaluar. La respuesta correcta no se determina mediante una regla simple como «el agua-aire es mejor en espacios reducidos». Depende del ciclo de trabajo, el flujo de aire disponible, la trayectoria de disipación térmica, las expectativas de mantenimiento y la cantidad de amortiguación térmica temporal que realmente necesita la aplicación.
Comience por la trayectoria del calor, no por el tamaño del núcleo
Ambos tipos de intercooler realizan la misma función básica: eliminan el calor del aire de admisión comprimido antes de que este entre en el motor. El aire de sobrealimentación más frío es más denso, lo que favorece una combustión más estable y ayuda a reducir la carga térmica asociada con las altas temperaturas de admisión. La diferencia está en la ruta que sigue el calor después de abandonar el aire de admisión.
En una configuración aire-aire, el aire comprimido caliente pasa por el núcleo del intercooler y transfiere calor directamente al aire ambiente que circula a través de las aletas externas. El sistema es mecánicamente sencillo: tuberías de sobrealimentación, un núcleo, soportes de montaje y conductos de entrada y salida correctamente gestionados. Su éxito depende en gran medida del caudal másico de aire a través del núcleo.
En una configuración agua-aire, el aire de sobrealimentación transfiere calor a un circuito de refrigerante líquido. Ese refrigerante transporta después el calor a un intercambiador de calor independiente de baja temperatura, donde se disipa al aire ambiente. Según el diseño, el circuito también puede incluir una bomba, un depósito o punto de desaireación, mangueras, racores, sensores y lógica de control. El propio núcleo de aire de sobrealimentación puede ser más pequeño en área frontal, pero el sistema completo no es necesariamente más pequeño una vez incluidos todos los componentes auxiliares.
Esta distinción es importante en un compartimento reducido. La cuestión no es simplemente si un intercooler cabe cerca del motor. La pregunta real es si toda la trayectoria térmica puede funcionar sin privar de aire a otro intercambiador de calor, atrapar aire o generar una carga de mantenimiento que el vehículo no pueda tolerar.
Cuándo una configuración aire-aire sigue siendo la opción práctica
La refrigeración aire-aire suele ser la opción más robusta cuando existe una trayectoria clara de flujo de aire frontal y se puede asignar suficiente área de núcleo sin comprometer el radiador principal, el condensador, el enfriador de aceite u otros módulos. Tiene menos puntos de fallo porque no requiere una bomba de circulación ni un circuito de refrigerante específico. Para aplicaciones que deben funcionar durante largos periodos bajo carga constante, esa trayectoria de disipación directa puede ser una ventaja: el calor se transfiere continuamente del aire de sobrealimentación a la corriente ambiente en lugar de almacenarse primero en el refrigerante.
La limitación común es la profundidad de integración. Un núcleo montado delante del conjunto de radiadores debe competir por el flujo de aire y ocupar una valiosa área frontal. Un núcleo montado detrás de otro intercambiador de calor recibe aire precalentado. Un núcleo montado lateralmente o a distancia puede evitar el conjunto principal, pero entonces depende de conductos cuidadosamente diseñados, recuperación de presión y flujo de aire de salida. La simple exposición de un núcleo a una abertura en la carrocería no garantiza un flujo útil a través de él.
Antes de seleccionar aire-aire, inspeccione la trayectoria real del flujo de aire en la condición de funcionamiento más exigente del vehículo. El flujo de aire debido a la velocidad de circulación y el flujo impulsado por el ventilador se comportan de forma diferente. Un vehículo que trabaja de forma sostenida a velocidad de autopista puede tener una condición favorable de aire de impacto, mientras que un equipo que pasa largos periodos subiendo, al ralentí, maniobrando u operando a baja velocidad de desplazamiento depende mucho más del rendimiento del ventilador y del diseño de la carcasa. Si el ventilador no puede aspirar aire de forma eficaz a través de todo el conjunto, añadir un núcleo de intercooler grueso puede empeorar la refrigeración de todo el sistema.
El aire-aire suele ser un candidato sólido cuando se cumplen las siguientes condiciones:
- Existe una trayectoria de flujo de aire directa y razonablemente limpia desde la entrada hasta la salida.
- El área frontal disponible es suficiente sin reducir la eficacia del radiador.
- El vehículo está sometido a cargas prolongadas en lugar de solo eventos breves de sobrealimentación.
- La simplicidad de mantenimiento y un bajo número de componentes son importantes.
- El recorrido de las tuberías de sobrealimentación puede mantenerse lo bastante corto para evitar volumen y pérdida de presión innecesarios.
Un error recurrente es evaluar la instalación únicamente por las dimensiones externas. El espesor del núcleo, la densidad de aletas, la forma de los depósitos, las transiciones de las tuberías de sobrealimentación, los deflectores y la holgura necesaria para el movimiento del ventilador influyen en el resultado final. Un núcleo más grande puede proporcionar más superficie, pero también puede imponer una mayor restricción en el lado del aire. En un módulo de refrigeración apilado, la mejor elección suele ser un núcleo que preserve el equilibrio del flujo de aire en lugar de la unidad más grande posible.
Dónde el agua-aire cambia el planteamiento de integración
El intercooling agua-aire resulta especialmente útil cuando el compartimento del motor tiene poco espacio frontal cerca de la trayectoria del aire de sobrealimentación, cuando la conducción de tuberías hacia un núcleo montado en la parte frontal sería poco práctica o cuando el motor experimenta eventos breves de alta carga que se benefician de la capacidad térmica de un circuito líquido. El núcleo compacto de aire de sobrealimentación puede montarse cerca del colector de admisión o de la salida del compresor. Esto puede reducir la longitud y el volumen interno de la trayectoria de aire presurizado.
Esa proximidad puede mejorar la flexibilidad de integración, pero no debe confundirse con una capacidad de refrigeración ilimitada. El refrigerante absorbe calor rápidamente, lo que significa que un sistema agua-aire puede controlar bien la temperatura de admisión durante un pico de carga breve. Sin embargo, durante una subida prolongada o un ciclo de trabajo pesado extendido, la temperatura del refrigerante aumenta a menos que el intercambiador de calor remoto pueda disipar calor a la misma velocidad. Una vez que el circuito de baja temperatura se satura térmicamente, disminuye el beneficio para el aire de admisión.
Por esta razón, el agua-aire debe evaluarse como un circuito térmico completo. El núcleo de aire de sobrealimentación es solo una parte de la decisión. Revise la posición del intercambiador de calor remoto, el apoyo del ventilador, el caudal de refrigerante, la longitud de las mangueras, las pérdidas de presión, los puntos de llenado y purga, y la ubicación de la bomba. Una mala ubicación de la bomba puede dificultar la eliminación del aire. Los tramos largos de manguera pueden añadir volumen y pérdida de presión. Las curvas cerradas o las líneas de tamaño insuficiente pueden reducir la circulación. Un intercambiador de calor situado en una zona inferior de baja presión puede no recibir suficiente flujo de aire incluso si aparentemente está expuesto al exterior.
El circuito líquido también añade dependencias operativas. El fallo de la bomba, las fugas de mangueras, el aire atrapado, los problemas de conectores y la contaminación del refrigerante pueden reducir el rendimiento. Son problemas manejables cuando el sistema está diseñado para facilitar el acceso y la inspección, pero deben considerarse honestamente durante la selección. Un núcleo compacto cerca del motor solo es una ventaja si el resto del circuito puede instalarse, purgarse, inspeccionarse y mantenerse sin un desmontaje excesivo.
Una comparación más útil para compartimentos reducidos
La comparación muestra por qué «reducido» necesita una definición precisa. Un compartimento puede estar ajustado alrededor del motor, pero disponer de espacio sin utilizar delante del soporte del radiador. Otro puede tener área frontal disponible, pero no una forma viable de canalizar aire hacia dentro y fuera de un intercooler. Un tercero puede no tener espacio en el conjunto principal, pero sí suficiente espacio protegido para un intercambiador de calor remoto de baja temperatura y sus tuberías. Estos son problemas de integración diferentes, aunque todos se describan como espacio limitado.
Inspeccione el conjunto de refrigeración existente antes de añadir otro intercambiador de calor
Muchos errores de selección comienzan al tratar el intercooler como un componente aislado. En realidad, a menudo pasa a formar parte de un conjunto de refrigeración compartido. Cualquier intercambiador nuevo puede cambiar la temperatura y presión del aire que llega a las unidades situadas detrás de él. El radiador puede recibir entonces aire más caliente o menor volumen de aire. El ventilador puede operar a un punto de trabajo más alto. La acumulación de residuos puede ser más difícil de identificar y limpiar.
Trace la configuración actual antes de elegir una disposición. Observe el orden de los intercambiadores de calor, la profundidad disponible, la holgura entre ventilador y núcleo, la cobertura de la carcasa, las aberturas de entrada, las aberturas de salida y las posibles rutas de residuos. Busque sellado parcial, huecos de derivación, espuma dañada, paneles faltantes o espacios abiertos alrededor del conjunto. El aire sigue la trayectoria de menor resistencia. Si puede evitar el núcleo, lo hará, y el área frontal aparente del intercooler pierde relevancia.
Las dimensiones del radiador también pueden afectar al espacio disponible para la integración. Por ejemplo, cuando un módulo de refrigeración incluye un radiador con un tamaño indicado de 1020 × 1058 × 56, como el asociado conRADIADOR XD91203 PARA FREIGHTLINER , deben comprobarse las holguras circundantes, el orden del conjunto y la estructura de montaje antes de asumir que puede añadirse otro núcleo de ancho completo. La pieza en sí es un radiador y no un intercooler, pero ilustra un principio útil: un componente de refrigeración nominalmente grande puede dejar un espacio útil muy diferente según los depósitos, los soportes, las salidas de manguera, la geometría de la carcasa del ventilador y el acceso de mantenimiento.
No utilice únicamente los nombres de aplicación del vehículo como criterio de compatibilidad. Incluso dentro de una gama de modelos, los paquetes de refrigeración y los detalles de instalación pueden variar. Confirme las dimensiones reales, las posiciones de conexión, los puntos de montaje y los componentes circundantes en la configuración específica que se está evaluando.
Utilice el ciclo de trabajo para evitar una decisión incorrecta sobre agua-aire
A veces se selecciona un sistema agua-aire porque funciona bien en una prueba breve, pero después decepciona durante trabajos prolongados. Esto suele ocurrir cuando la evaluación se centra en la reducción inicial de la temperatura de admisión, pero no considera la acumulación de calor en el circuito de refrigerante. El circuito líquido puede absorber una gran cantidad de calor durante un tiempo, pero finalmente debe disipar ese calor a través de su propio intercambiador.
Divida el perfil operativo en segmentos realistas. Considere el arranque en frío, las maniobras a baja velocidad, el funcionamiento sostenido a alta carga, los periodos de recuperación, la acumulación de calor después de la parada y los eventos repetidos de aceleración o elevación. Pregunte si el vehículo pasa más tiempo en condiciones ricas en flujo de aire o en condiciones con poco flujo de aire. Un intercambiador de calor remoto situado en una zona con flujo de aire favorable puede soportar muy bien el trabajo continuo. El mismo intercambiador colocado detrás del aire de descarga caliente del radiador puede no hacerlo.
Para los sistemas aire-aire, considere el problema inverso: un núcleo puede parecer adecuado durante el funcionamiento a alta velocidad, pero rendir por debajo de lo esperado a baja velocidad del vehículo. Si la carga del motor se mantiene alta mientras la velocidad del vehículo es baja, la capacidad del ventilador y la integridad de la carcasa pasan a ser fundamentales para la decisión. En este modo de funcionamiento, un intercooler montado frontalmente puede ser eficaz solo si el ventilador puede aspirar aire a través de él junto con el resto del conjunto de refrigeración.
Secuencia práctica de selección
Comience por definir el volumen de integración permitido, incluida la holgura de mantenimiento y no solo la holgura de instalación. Registre el ancho, la altura y el espesor máximos del núcleo, el espacio para el recorrido de las tuberías y el acceso necesario para abrazaderas, limpieza y desmontaje. Después, identifique cada ubicación donde un intercambiador de calor podría recibir aire, incluido el conjunto frontal, las aberturas laterales, las zonas de techo o traseras cuando corresponda y las posiciones remotas protegidas.
A continuación, evalúe la disipación de calor en las condiciones operativas más importantes. Para una opción aire-aire, estime si el núcleo recibe aire ambiente, aire precalentado o aire impulsado por ventilador. Para agua-aire, evalúe tanto el núcleo de aire de sobrealimentación como el intercambiador de baja temperatura; evaluar solo uno de ellos proporciona una respuesta incompleta.
Después revise la pérdida de presión en ambos lados. Una caída de presión excesiva del aire de sobrealimentación puede afectar las condiciones de funcionamiento del turbocompresor y la respuesta del motor. En los sistemas aire-aire, la restricción en el lado del aire puede reducir el flujo a través de los enfriadores posteriores. En los sistemas agua-aire, la restricción en el lado del refrigerante puede limitar el caudal de la bomba, mientras que los intercambiadores remotos excesivamente restrictivos pueden generar su propia penalización de flujo de aire.
Por último, evalúe el modo de fallo y el mantenimiento. Si el vehículo trabaja en condiciones polvorientas, un núcleo aire-aire expuesto debe ser accesible para su limpieza. Si opera en un entorno donde la inspección de mangueras y el mantenimiento del refrigerante son difíciles, un circuito agua-aire puede añadir un riesgo evitable. La selección debe reflejar lo que puede mantenerse de forma constante, no solo lo que puede instalarse una vez.
La decisión suele aclararse después de una pregunta
Pregunte dónde puede ir el calor de forma fiable durante la parte más exigente del ciclo de trabajo. Si la respuesta es «directamente a una trayectoria de flujo de aire ambiente limpia y bien gestionada», un intercooler aire-aire suele ser la configuración más sencilla y duradera. Si el compartimento del motor impide una ubicación práctica para un núcleo de aire directo, pero se puede instalar, refrigerar y mantener correctamente un circuito específico de baja temperatura, el agua-aire puede ofrecer una mejor integración.
En un compartimento reducido, ninguno de los dos diseños debe seleccionarse solo por su reputación. La opción aire-aire debe justificar su lugar mediante el flujo de aire y la integración con el conjunto. La opción agua-aire debe justificar su lugar mediante la capacidad completa del circuito, la fiabilidad de la bomba y un tendido que permita mantenimiento. Tratar el intercooler como parte de todo el sistema de refrigeración, y no como una mejora aislada, normalmente evita el costoso compromiso de resolver los problemas de temperatura de admisión mientras se crea un nuevo problema de radiador, ventilador o mantenimiento.
