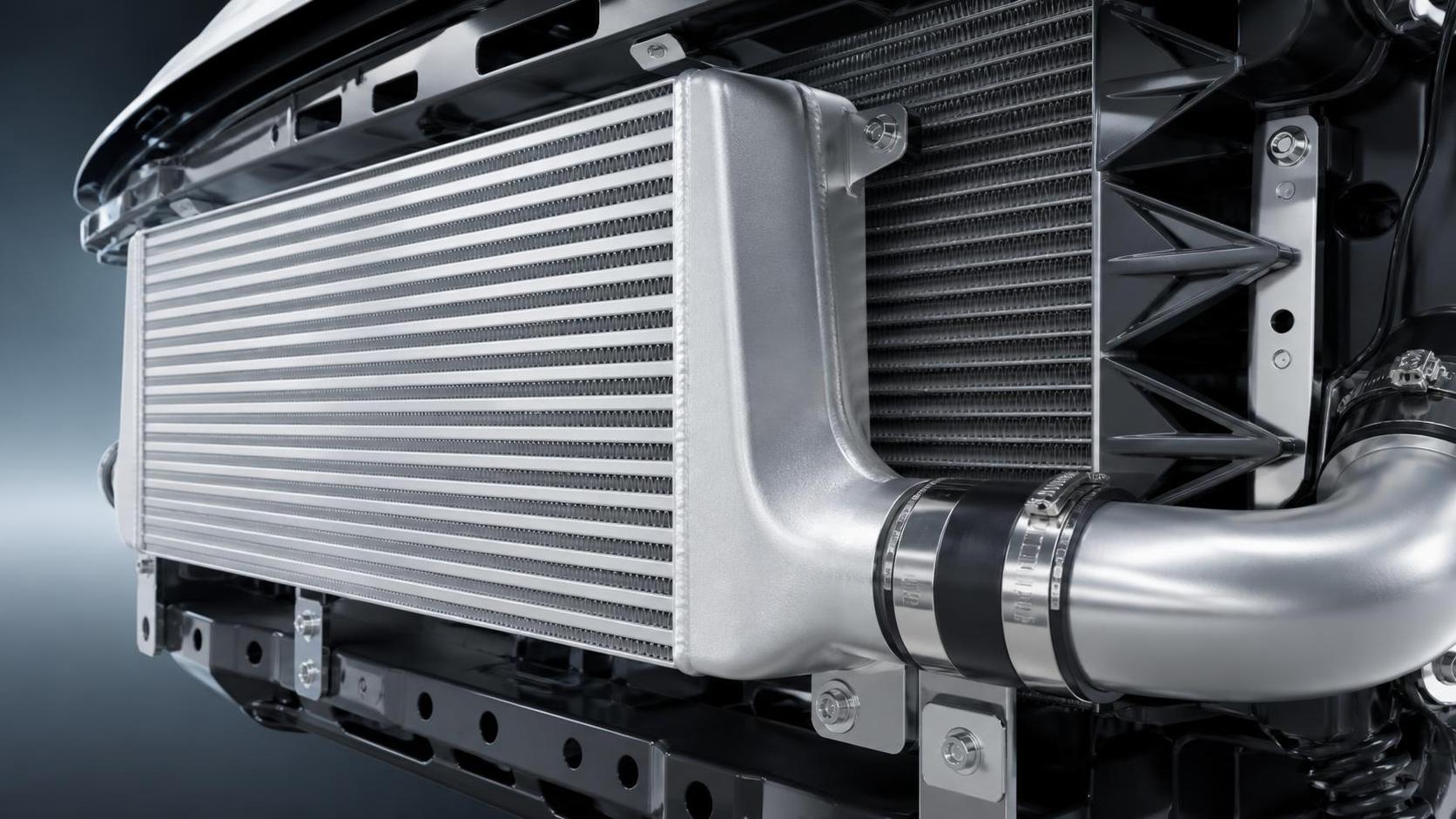

Qué significa el volumen del núcleo al elegir un intercooler para un motor modificado

El volumen del núcleo es una de las primeras especificaciones del intercooler que la gente observa al planificar un motor modificado, pero nunca debe tratarse como una simple cifra de «cuanto más grande, mejor». El núcleo de intercooler adecuado debe eliminar suficiente calor de la carga de admisión comprimida sin generar una caída de presión excesiva, un flujo de aire deficiente a través del conjunto del radiador, conflictos de instalación o una respuesta transitoria lenta. Un núcleo grande puede ser útil. También puede ser la razón por la que una preparación bien planificada funcione a mayor temperatura en el tráfico o pierda presión de sobrealimentación en el sistema de aire de carga.

La pregunta práctica no es «¿Cuál es el intercooler más grande que cabe?». Es: «¿Qué volumen de núcleo puede soportar el flujo de aire real de este motor, el objetivo de sobrealimentación, el ciclo de trabajo y la trayectoria de aire de refrigeración disponible?». Esta distinción es donde muchas decisiones de selección salen mal.

Qué indica realmente el volumen del núcleo del intercooler

El volumen del núcleo es el espacio interno y externo ocupado por la sección de intercambio térmico de un intercooler. Normalmente se entiende a partir de la altura, anchura y espesor del núcleo. Un núcleo de 600 mm de ancho, 300 mm de alto y 76 mm de espesor tiene más volumen externo que un núcleo de 600 x 300 x 50 mm, pero eso no significa automáticamente que enfriará mejor en todas las instalaciones.

El volumen es un punto de partida porque afecta a la cantidad de superficie de transferencia térmica que puede incorporarse al núcleo y al tiempo que el aire comprimido permanece en contacto con dicha superficie. Una mayor área de conductos internos y superficie de aletas puede mejorar la capacidad de enfriamiento del aire de carga, especialmente durante un funcionamiento prolongado a alta carga. Sin embargo, el resultado real depende en gran medida de la construcción del núcleo:

• La densidad de las aletas internas y la forma de los conductos afectan a la transferencia de calor y a la pérdida de presión.
• El diseño de las aletas externas determina la eficacia con la que el aire ambiente puede atravesar el núcleo.
• La disposición de los tubos, el diseño de los tanques laterales y la distribución del aire determinan si se utiliza eficientemente todo el núcleo.
• El espesor del núcleo modifica el potencial de enfriamiento, pero también cambia la resistencia al flujo de aire.

Por lo tanto, dos intercoolers con dimensiones exteriores similares pueden comportarse de forma muy diferente. Uno puede proporcionar bajas temperaturas del aire de admisión con una pérdida de sobrealimentación manejable; el otro puede mostrar buenos resultados durante una aceleración breve, pero volverse restrictivo bajo carga continua. Las dimensiones de catálogo por sí solas no pueden resolver la decisión.

En términos simples: el volumen del núcleo indica el potencial de enfriamiento, no una clasificación de rendimiento garantizada. Debe evaluarse junto con la demanda de flujo de aire, el diseño del núcleo y las condiciones de instalación antes de convertirse en un criterio de selección útil.

Por qué un intercooler más grande no siempre es la mejor opción

El error más común es dimensionar el intercooler basándose únicamente en la potencia máxima. La potencia máxima es importante, pero no describe durante cuánto tiempo está cargado el motor, con qué frecuencia trabaja a alta sobrealimentación, cuánto flujo de aire frontal está disponible o qué tan cerca está el intercooler del radiador y del condensador.

Un núcleo grueso y de gran volumen puede crear tres problemas prácticos.

Primero, puede introducir una mayor caída de presión. A medida que el aire sobrealimentado circula por conductos estrechos, la fricción y la turbulencia reducen la presión. Cierta caída de presión es esperable, pero una restricción excesiva significa que el turbocompresor debe trabajar más para alcanzar la misma presión del colector. Esto puede elevar la temperatura de salida del compresor, aumentar la velocidad del turbo y reducir el beneficio de enfriamiento obtenido con el núcleo más grande.

Segundo, un intercooler frontal más grande puede obstruir el flujo de aire hacia el radiador del motor, el condensador del aire acondicionado y el enfriador de aceite. Esto es especialmente relevante en vehículos que trabajan bajo carga a baja velocidad, remolcan equipos, operan en climas cálidos o utilizan módulos frontales muy compactos. Una temperatura de aire de carga más baja no es un éxito completo si la temperatura del refrigerante se vuelve difícil de controlar.

Tercero, las concesiones de empaquetado pueden perjudicar el sistema. Recorridos largos de tuberías, acoplamientos de silicona abruptos, tanques laterales de forma deficiente o tuberías que se estrechan innecesariamente pueden añadir restricción y volumen interno fuera del núcleo. En un motor modificado para uso urbano, esto puede afectar a la respuesta de sobrealimentación más que la diferencia entre dos núcleos de tamaño razonable.

Hay situaciones en las que se justifica un núcleo más grande: aceleraciones repetidas a alta carga, uso de resistencia, ascenso de pendientes, servicio comercial, altas temperaturas ambiente o un motor que funciona muy por encima del rango de flujo de aire de su enfriador de aire de carga original. Pero el núcleo debe ampliarse porque la carga térmica y la demanda de flujo de aire lo requieren, no porque una dimensión grande parezca más convincente en una hoja de especificaciones.

Comience con el flujo de aire y la carga térmica del motor

La presión de sobrealimentación es información útil, pero no es suficiente para dimensionar un intercooler. Dos motores con la misma presión de sobrealimentación pueden mover flujos másicos de aire muy diferentes según la cilindrada, el régimen del motor, la eficiencia volumétrica, la elección del turbocompresor, el combustible y la calibración. Un mayor flujo másico de aire implica que debe rechazarse más calor del aire de carga comprimido.

Para una selección inicial, recopile la información operativa antes de comparar tamaños de núcleo:

• Cilindrada del motor y rango de potencia previsto
• Régimen máximo del motor bajo carga
• Presión de sobrealimentación objetivo y temperatura esperada de salida del compresor
• Tipo de combustible y estrategia de calibración
• Temperatura ambiente prevista
• Duración máxima del funcionamiento a alta carga
• Área frontal disponible y disposición de los conductos de aire
• Capacidad del radiador, condensador, enfriador de aceite y ventilador existentes

Esta lista puede parecer básica, pero los proyectos suelen omitirla porque la modificación del motor todavía está cambiando. Esto conduce a un patrón costoso: el intercooler se selecciona en función de una cifra de potencia final esperada y luego se obliga al paquete de refrigeración frontal a adaptarse a él. Un mejor enfoque es definir al menos dos casos de funcionamiento: el punto de trabajo normal y el punto de carga sostenida más exigente que sea creíble. El intercooler debe evaluarse frente a ambos.

Por ejemplo, un vehículo utilizado para eventos breves de aceleración puede tolerar un núcleo optimizado para baja caída de presión y área frontal limitada. Un vehículo que asciende pendientes con alta sobrealimentación durante varios minutos necesita una disipación térmica estable, no simplemente una baja temperatura de admisión al comienzo de una prueba. Este último caso suele beneficiarse de una mayor área de núcleo, un mejor sellado de conductos y una atención más estrecha al flujo de aire del radiador situado detrás.

El área frontal suele importar más que un espesor adicional

Cuando el espacio lo permite, aumentar el área frontal suele ser más productivo que elegir simplemente el núcleo más grueso disponible. Un núcleo más alto o más ancho expone más superficie al aire entrante. Puede lograr el rendimiento térmico requerido con menor resistencia al flujo de aire que un núcleo muy grueso situado detrás de una abertura estrecha.

El espesor sigue teniendo una función. Un núcleo más profundo puede proporcionar mayor área y capacidad de transferencia térmica dentro de una anchura y altura restringidas. Pero el aire no atraviesa un núcleo más profundo sin coste. La resistencia del lado del aire aumenta, y la parte trasera de un núcleo muy grueso puede recibir un flujo de aire menos eficaz si los conductos, la abertura de la parrilla, el sistema de ventiladores o la diferencia de presión a través del conjunto son inadecuados.

Por eso, «el núcleo más grande que cabe detrás del parachoques» no es una especificación sólida. La abertura útil de la parrilla, el refuerzo del parachoques, las carcasas, las guías de aire y la ruta de salida son factores importantes. Un intercooler más pequeño con conductos sellados puede superar a un núcleo nominalmente más grande que recibe aire por sus bordes en lugar de a través de sus aletas.

Durante las revisiones de diseño, inspeccione toda la ruta del flujo de aire. El aire debe entrar en el intercooler, atravesar el paquete de aletas y luego salir del compartimento del motor o continuar a través de los intercambiadores de calor posteriores. Si no hay una ruta de salida controlada, la presión se acumula delante del conjunto y desvía el aire del núcleo. Esto es fácil de pasar por alto en los diseños CAD porque una pieza que encaja físicamente no demuestra una instalación aerodinámicamente eficaz.

La caída de presión es el contrapeso de la capacidad de enfriamiento

Un intercooler debe enfriar el aire de carga preservando la mayor cantidad posible de presión de sobrealimentación útil. La compensación es inevitable: más aletas internas y trayectorias de flujo más largas pueden transferir más calor, pero también pueden resistir el flujo de aire. El objetivo no es una caída de presión cero. El objetivo es una caída de presión adecuada para la mejora térmica lograda.

Solicite a los proveedores las condiciones de prueba en lugar de basarse en una declaración de caída de presión sin especificar. Una cifra indicada solo tiene significado cuando va acompañada del caudal de aire, las ubicaciones de medición de presión, la configuración del núcleo y el método de prueba. Lo mismo se aplica a las afirmaciones de eficiencia de enfriamiento. Sin temperatura de entrada, temperatura ambiente, caudal de aire y duración de funcionamiento, la cifra tiene un valor limitado para la comparación de ingeniería.

Los tanques laterales merecen la misma atención. Un núcleo grande con tanques laterales mal diseñados puede enviar la mayor parte del aire a través de solo una parte del núcleo, aumentando la velocidad local y la restricción, mientras otros conductos quedan infrautilizados. Los tanques de transición suave que distribuyen el flujo por toda la cara del núcleo suelen ser más valiosos que un pequeño aumento del volumen nominal del núcleo.

Las tuberías de instalación deben revisarse del mismo modo. Evite curvas pronunciadas inmediatamente antes del tanque de entrada, reducciones repentinas del diámetro de la tubería, escalones innecesarios en los acoplamientos y recorridos largos añadidos únicamente para instalar un núcleo más grande. Estos detalles no parecen dramáticos de forma individual, pero su pérdida de presión combinada puede cambiar sustancialmente el resultado final del sistema.

Adapte el núcleo al ciclo de trabajo, no solo a la cifra del dinamómetro

Una prueba en dinamómetro puede ser útil para verificar una preparación, pero puede que no reproduzca la velocidad en carretera, el calor bajo el capó, la temperatura ambiente, las aceleraciones repetidas, la carga de remolque o ascensos prolongados. La elección del intercooler debe reflejar cómo se utilizará realmente el motor.

Para un vehículo de carretera ligeramente modificado con uso ocasional a plena carga, un núcleo de volumen moderado y baja restricción puede ser la elección sensata. Puede mejorar el control de la temperatura del aire de carga manteniendo una respuesta rápida y dejando flujo de aire disponible para el radiador.

Para un vehículo de alta potencia utilizado en sesiones de competición repetidas, la selección debe favorecer un rendimiento estable después de la acumulación de calor. Normalmente esto implica examinar el área frontal, la densidad del núcleo, el sellado del aire y la capacidad de todo el conjunto de refrigeración para funcionar a temperatura. El intercooler por sí solo no puede resolver un problema de flujo de aire frontal.

Para aplicaciones de servicio pesado, todoterreno o relacionadas con maquinaria de construcción, la preocupación se desplaza aún más hacia el funcionamiento sostenido a baja velocidad del vehículo. El rendimiento del ventilador, las carcasas, la exposición a residuos, la resistencia a vibraciones y la facilidad de mantenimiento pueden importar tanto como la capacidad de enfriamiento anunciada. Un núcleo que funciona bien en un entorno de flujo de aire limpio y a alta velocidad puede no ser adecuado en un ciclo de trabajo polvoriento con aire de impacto limitado.

Esta perspectiva más amplia es conocida por los fabricantes que trabajan con radiadores, intercoolers, sistemas de refrigeración para maquinaria de construcción y módulos térmicos de nueva energía. Liaocheng Xinde Auto Parts Co., Ltd., fundada en 2018, desarrolla y produce estos componentes de refrigeración relacionados para mercados globales. Para un proyecto de motor modificado, esta experiencia a nivel de sistema es más relevante que tratar el enfriador de aire de carga como una pieza aislada.

No confunda las dimensiones del radiador con el dimensionamiento del intercooler

Las dimensiones del paquete de refrigeración pueden ser una referencia útil de empaquetado, pero un núcleo de radiador y un núcleo de intercooler realizan funciones diferentes. Un radiador transfiere calor del refrigerante al aire; un intercooler transfiere calor del aire de admisión comprimido al aire ambiente. Sus trayectorias de flujo, diseños de aletas, temperaturas de funcionamiento y requisitos de caída de presión no son intercambiables.

Por ejemplo, el tamaño de núcleo indicado de 665 x 634 mm delRADIADOR XD6018 PARA NISSAN puede ayudar a evaluar el espacio disponible del módulo en una configuración de refrigeración relacionada con Nissan. No debe utilizarse como prueba de que un intercooler con dimensiones similares está correctamente dimensionado. La disposición de montaje del radiador, la cobertura del ventilador y el flujo de aire posterior deben comprobarse antes de colocar otro intercambiador de calor delante de él.

Este es un punto de control útil cuando se instala un motor modificado en una plataforma de vehículo existente. Mida la abertura realmente disponible y la distancia entre los intercambiadores de calor. Identifique si el intercooler propuesto bloquea una parte significativa del radiador. Después, decida si se necesita un conducto revisado, una relación de aspecto de núcleo diferente, un sistema de ventiladores mejorado o una disposición de refrigeración independiente.

Una secuencia práctica de selección

Es útil tomar la decisión en un orden fijo. Comience estableciendo el flujo de aire del motor y el objetivo de sobrealimentación. A continuación, defina la temperatura ambiente realista más alta y el evento de alta carga previsto más prolongado. Después, trace la abertura frontal real, el conjunto del radiador, el recorrido de las tuberías y las holguras de servicio.

Solo después de eso debe comparar núcleos de intercooler. Preseleccione diseños que proporcionen un área frontal adecuada y una clasificación de flujo creíble para el motor previsto. Compruebe los datos de caída de presión en el rango de flujo de aire relevante y, a continuación, revise la geometría de los tanques laterales y los tamaños de conexión. Por último, confirme que el núcleo seleccionado puede sellarse a la ruta de flujo de aire disponible e instalarse sin forzar un recorrido deficiente de las tuberías ni comprometer el radiador.

Antes de aprobar la producción o la compra, valide la configuración con datos registrados. Como mínimo, compare la temperatura del aire de admisión antes y después del intercooler, la presión del colector frente a la presión de salida del compresor cuando sea práctico, la temperatura del refrigerante y las condiciones ambientales durante una carga representativa. Una sola aceleración en clima frío no es evidencia suficiente para una decisión de gestión térmica.

Errores comunes de selección que generan costosas correcciones

El primer error es comprar basándose solo en el espesor. Un núcleo de 100 mm no es automáticamente superior a uno de 65 mm, especialmente cuando la abertura de la parrilla y el flujo de aire del radiador son limitados.

El segundo es ignorar la caída de presión porque el motor todavía alcanza la sobrealimentación objetivo. Si el turbocompresor trabaja más para superar la restricción, la eficiencia y la durabilidad del compresor aún pueden verse afectadas. Mida u obtenga datos de prueba creíbles en lugar de asumir que el controlador de sobrealimentación cuenta toda la historia.

El tercero es tratar el intercooler como la modificación final. Los cambios en la sobrealimentación, la elección del turbocompresor, el suministro de combustible, el avance de encendido, la contrapresión de escape y la calibración del motor alteran la temperatura y el flujo de aire de carga. Un núcleo seleccionado al inicio del proyecto debe revisarse de nuevo si la especificación del motor cambia de forma significativa.

El cuarto es pasar por alto la durabilidad física. Los residuos de carretera, las vibraciones, los ciclos térmicos, la retención de las mangueras, el esfuerzo de montaje y el acceso para reparaciones son consideraciones reales. Un intercooler térmicamente capaz pero montado rígidamente a una estructura móvil, o expuesto sin protección, puede no seguir siendo fiable durante el servicio.

Elegir el núcleo de intercooler adecuado

El volumen de núcleo de intercooler correcto es el que satisface el requisito de rechazo de calor del motor con su flujo de aire y ciclo de trabajo reales, manteniendo la caída de presión, el impacto de empaquetado y la resistencia del conjunto de refrigeración dentro de límites aceptables. No es necesariamente la opción más grande, más gruesa o más promocionada.

Utilice el volumen del núcleo como especificación de selección inicial y tome después la decisión final a partir del sistema completo: condiciones de salida del compresor, flujo de aire esperado, área frontal, construcción del núcleo, distribución de los tanques laterales, conductos, tuberías, interacción con el radiador y datos de validación. Este enfoque produce una instalación de intercooler que se mantiene estable cuando el motor trabaja intensamente, en lugar de una que solo parece adecuada en una lista de piezas.

Preguntas frecuentes

¿Cuánto más grande debe ser un intercooler después de aumentar la sobrealimentación?

No existe una regla porcentual fiable. Una mayor sobrealimentación suele elevar la temperatura del aire de carga, pero el tamaño requerido también depende del flujo de aire del motor, la eficiencia del turbo, la temperatura ambiente y cuánto tiempo se mantiene una alta sobrealimentación. Utilice datos de funcionamiento e información de flujo del proveedor en lugar de seleccionar basándose solo en la presión de sobrealimentación.

¿Puede un intercooler ser demasiado grande para un motor de calle modificado?

Sí. Un núcleo sobredimensionado puede añadir caída de presión, requerir tuberías largas, interferir con el flujo de aire del radiador y crear compromisos de instalación que superen su capacidad adicional de enfriamiento. Un núcleo correctamente dimensionado suele ser la mejor solución para uso urbano.

¿Un núcleo más grueso siempre es más eficaz?

No. El espesor añade potencial de transferencia térmica, pero también incrementa la resistencia del lado del aire y, en ocasiones, del lado del aire de carga. Un área frontal mayor con buenos conductos puede funcionar mejor que un núcleo muy grueso detrás de una abertura de parrilla restringida.

¿Qué debe medirse después de la instalación?

Registre la temperatura ambiente, la temperatura del aire de carga antes y después del núcleo cuando sea posible, la presión del colector, la temperatura del refrigerante y los resultados durante el evento de carga representativa más prolongado. Compare pruebas repetidas, no solo una prueba corta de aceleración.
