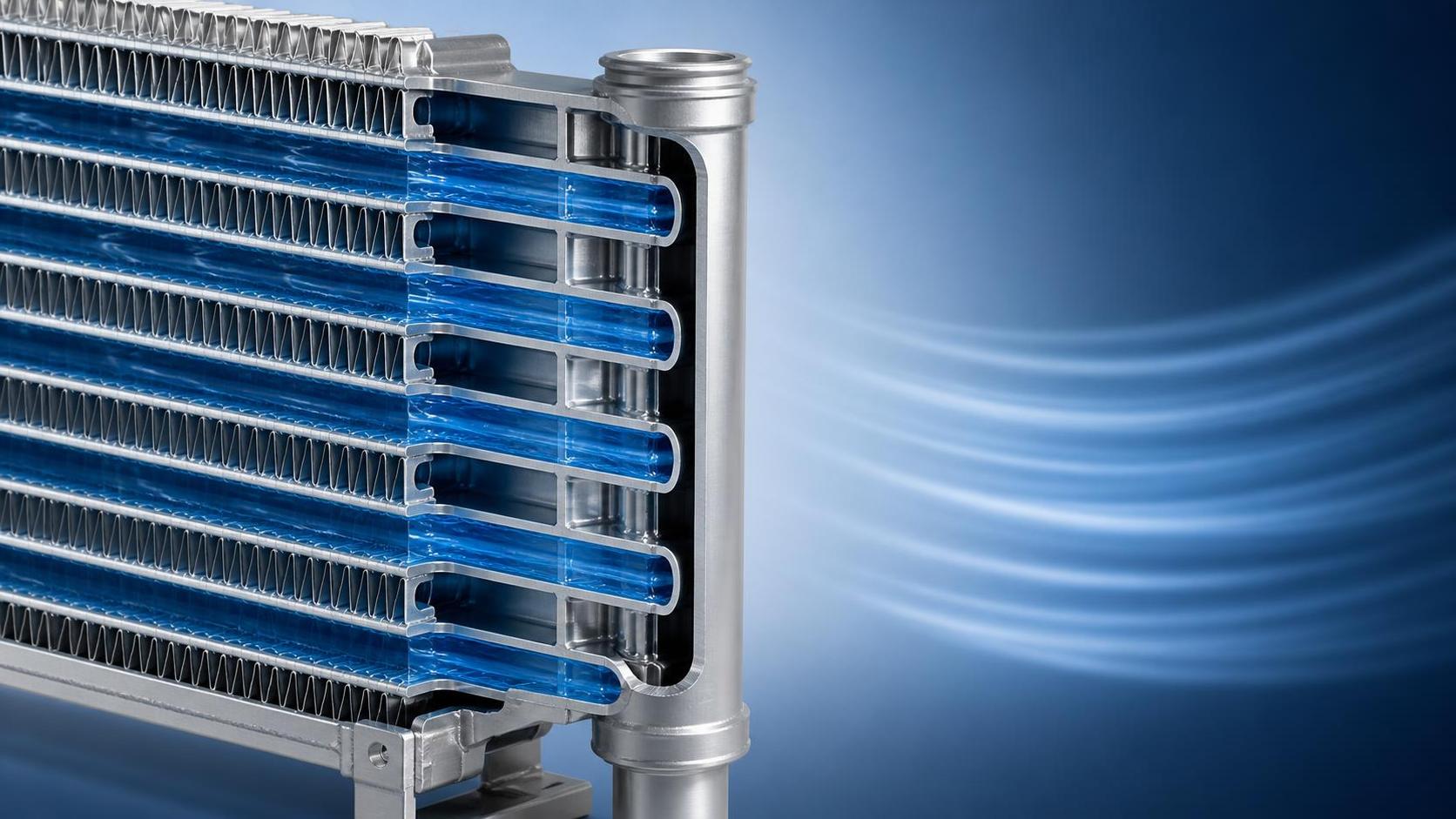

Cómo afecta la separación entre tubos del núcleo del radiador al flujo de refrigerante

La separación entre tubos es una de las decisiones menos evidentes dentro del núcleo de un radiador, pero tiene consecuencias que los evaluadores técnicos pueden observar en los datos de caída de presión, reserva térmica, demanda de la bomba, comportamiento frente a la suciedad y durabilidad durante la vida útil de un vehículo o máquina. Es tentador considerar un paso de tubo menor como una vía simple para obtener más superficie de refrigeración, o un paso mayor como una forma sencilla de mejorar el flujo de refrigerante. Ninguno de estos atajos es fiable por sí solo.

Para camiones pesados, maquinaria de construcción y módulos de refrigeración para nuevas energías, la cuestión relevante no es si una determinada separación entre tubos es “buena”. Es si el paso funciona con la disipación térmica requerida, el circuito de refrigerante, el flujo de aire disponible, la exposición a contaminantes, el espacio de instalación y las restricciones de fabricación. Un radiador que funciona bien en una prueba controlada puede convertirse en una mala elección para el sistema si impone una carga excesiva a la bomba, desarrolla un flujo desigual entre tubos o pierde capacidad rápidamente en servicio con polvo.

Comprender esta relación comienza por separar varios conceptos que a menudo se mezclan: la separación entre tubos, la geometría del paso de refrigerante dentro de cada tubo, el paso de las aletas en el lado del aire y el número total de tubos de refrigerante. Interactúan, pero no influyen en el sistema de refrigeración de la misma manera.

La separación entre tubos modifica la red hidráulica, no solo la superficie disponible

En un núcleo de radiador típico de flujo cruzado o flujo descendente, el refrigerante entra en un depósito colector y se distribuye entre múltiples tubos en paralelo. La separación entre esos tubos ayuda a determinar cuántos tubos pueden colocarse dentro de una altura fija del núcleo, cómo se configura el colector y cuánta superficie de transferencia de calor puede alojarse en el área frontal disponible.

Cuando se reduce el paso entre tubos, normalmente pueden instalarse más tubos en una determinada altura de núcleo. Suponiendo que el perfil del tubo y el ancho del núcleo se mantengan similares, esto aumenta el número de trayectos de refrigerante en paralelo. Más trayectos paralelos pueden reducir el caudal a través de cada tubo individual, permitiendo al mismo tiempo que el sistema transporte el mismo caudal total de refrigerante. Esta menor velocidad por tubo puede reducir las pérdidas por fricción dentro del tubo, pero el resultado global depende del diseño de los puertos internos del tubo, la longitud del tubo, las pérdidas en el colector y la distribución del flujo.

En otras palabras, una separación estrecha entre tubos no significa automáticamente una mayor caída de presión en el lado del refrigerante. Un núcleo con más tubos puede tener menor resistencia que un núcleo menos denso si el área adicional de flujo en paralelo es considerable. Por el contrario, una disposición muy compacta puede requerir una geometría de colector que genere condiciones de entrada deficientes o una distribución desigual, compensando la ventaja hidráulica teórica.

Para los evaluadores, el núcleo debe considerarse como una red y no como una colección de tubos aislados. La bomba de refrigerante percibe la resistencia combinada del depósito de entrada, el depósito de salida, las entradas de los tubos, los conductos internos, las curvas, las mangueras, la carcasa del termostato, las placas de refrigeración del motor o de la batería y otros componentes del circuito. El diseño de un radiador no puede evaluarse de forma significativa únicamente por la separación entre tubos.

Qué ocurre cuando se reduce el paso

• Pueden instalarse más tubos dentro de la misma altura de núcleo, aumentando los trayectos de refrigerante en paralelo y la superficie total mojada.
• La velocidad del refrigerante en cada tubo puede disminuir con un determinado caudal total del sistema, modificando potencialmente las características de convección interna y fricción.
• Las uniones entre tubos y colectores se vuelven más numerosas, lo que incrementa la importancia de la consistencia de la soldadura fuerte y del diseño del colector.
• El espacio disponible para las aletas del lado del aire puede verse afectado, según el perfil del tubo y la configuración de las aletas.
• La rigidez del núcleo, el comportamiento de expansión térmica y la respuesta a vibraciones pueden cambiar con una estructura más densa.

Por lo tanto, el beneficio aparente de una mayor área de refrigeración debe comprobarse frente a la distribución real del flujo. Si algunos tubos reciben considerablemente más refrigerante que otros, el área efectiva de transferencia de calor es menor de lo que sugiere el plano. Una distribución desigual también puede crear gradientes de temperatura localizados que incrementan la tensión térmica alrededor de las conexiones entre tubos y colectores.

La velocidad del refrigerante importa, pero “más rápido” no es una respuesta universal

La transferencia de calor en el lado del refrigerante generalmente mejora a medida que aumentan la turbulencia y la velocidad del fluido. Una mayor velocidad puede adelgazar la capa límite térmica adyacente a la pared del tubo y elevar el coeficiente de transferencia de calor por convección interna. Por ello, un radiador con un caudal muy bajo puede mostrar una disipación térmica decepcionante incluso cuando su área nominal de núcleo parece adecuada.

Pero la relación no es lineal ni gratuita. La pérdida de presión aumenta a medida que se incrementa la velocidad del flujo, a menudo de forma pronunciada una vez que las restricciones se vuelven significativas. La relación exacta depende de las propiedades del refrigerante, la temperatura de funcionamiento, la forma del conducto, el estado de la superficie y el régimen de flujo. Un diseño que obtiene una ganancia moderada en transferencia de calor impulsando una velocidad de refrigerante mucho mayor puede requerir una bomba más grande, más potencia parasitaria o un menor margen en otras partes del circuito de refrigeración.

Esta compensación es especialmente importante en sistemas con bombas eléctricas de velocidad variable. En un vehículo de nuevas energías o un módulo de equipo, una resistencia hidráulica excesiva puede traducirse en mayor consumo eléctrico, mayor ruido de la bomba y una calibración más exigente del control térmico. El radiador puede cumplir un objetivo térmico máximo, pero seguir siendo ineficiente a lo largo del ciclo de trabajo si la bomba debe funcionar a una velocidad innecesariamente alta para superar la resistencia del circuito.

En aplicaciones diésel y de servicio pesado, el problema suele manifestarse de manera diferente. La bomba mecánica puede ya estar seleccionada en función de las condiciones de funcionamiento del motor, y la restricción del radiador debe ajustarse a la caída de presión permitida del sistema a velocidad nominal. Un cambio en la disposición del núcleo que altere la distribución de resistencias puede afectar el calentamiento, el comportamiento del termostato, el margen de cavitación o la estabilidad del flujo de refrigerante bajo carga transitoria.

El objetivo práctico es contar con suficiente velocidad en el lado del refrigerante para favorecer la transferencia de calor y evitar zonas estancadas, sin consumir el margen de presión que necesita el circuito general. Este objetivo debe establecerse mediante un cálculo a nivel de sistema y validarse posteriormente mediante pruebas, en lugar de inferirse a partir de la densidad de tubos.

La distribución del flujo suele ser el factor decisivo

Un radiador puede tener una caída de presión total aceptable y aun así funcionar mal porque el refrigerante no se divide uniformemente por el núcleo. Este riesgo cobra mayor importancia a medida que aumenta el tamaño del núcleo, los colectores se vuelven más complejos o las ubicaciones de entrada y salida están limitadas por el espacio disponible en el vehículo.

En el colector de entrada, el refrigerante tiene cantidad de movimiento y puede entrar preferentemente en los tubos cercanos a la conexión de entrada. Posteriormente, la presión disminuye a lo largo del colector, reduciendo la presión motriz disponible para los tubos más alejados. Los efectos del lado de salida pueden agravar el desequilibrio. El resultado es un perfil de caudal másico no uniforme: algunos tubos transportan más refrigerante del previsto, mientras que otros contribuyen menos a la disipación de calor.

La separación entre tubos influye indirectamente en este aspecto. Un paso más estrecho puede implicar más entradas de tubos a lo largo de la misma longitud de colector. Esto puede mejorar el área total de flujo en paralelo, pero también modifica la interacción entre los gradientes de presión del colector y la resistencia de cada tubo. Si cada tubo tiene una resistencia muy baja, la variación de presión del colector puede influir más en la distribución. Si la resistencia de los tubos es demasiado alta, todo el núcleo se vuelve restrictivo. Un buen diseño de radiador equilibra las pérdidas del colector y las pérdidas de los tubos para que el flujo se mantenga aceptablemente uniforme.

La dinámica de fluidos computacional puede ayudar a evaluar este comportamiento antes de fabricar las herramientas, especialmente para núcleos grandes, disposiciones de entrada descentradas, diseños multipaso y módulos que sirven a múltiples circuitos de refrigeración. Sin embargo, los resultados de CFD siguen siendo sensibles a las condiciones de contorno y a los coeficientes de pérdida asumidos. Las pruebas de prototipos deben confirmar la caída de presión y la distribución de temperatura bajo caudales, temperaturas y mezclas de refrigerante representativos.

Los métodos de validación útiles incluyen medición de temperatura en múltiples puntos, evaluación por infrarrojos bajo condiciones controladas cuando corresponda, ensayos de presión diferencial y caracterización del flujo del circuito completo. Una sola medición de temperatura entre la entrada y la salida puede ocultar una parte del núcleo que se utiliza deficientemente.

El rendimiento térmico depende tanto del lado del aire como del lado del refrigerante

La separación entre tubos del radiador a veces se analiza como si controlara directamente la capacidad de refrigeración. En realidad, el calor debe atravesar varias resistencias: del refrigerante a la pared del tubo, a través del material del tubo, del tubo a la estructura de aletas y, finalmente, de las aletas y la superficie expuesta del tubo al aire. En muchos radiadores automotrices y todoterreno, la resistencia del lado del aire es una limitación dominante, especialmente a baja velocidad del vehículo o en entornos cálidos y contaminados.

Una disposición más densa de tubos puede aumentar el contacto entre tubos y aletas, mejorando potencialmente la conducción de calor hacia el paquete de aletas. Sin embargo, esta ventaja es condicional. La geometría de las aletas, el diseño de las persianas, la altura de las aletas, el paso de las aletas, el espesor del material, la velocidad del aire y las obstrucciones afectan al resultado. Si los conductos de aire son demasiado restrictivos, aumenta la demanda de potencia del ventilador. Si la densidad de aletas es demasiado baja, la superficie adicional de los tubos puede no aprovecharse eficazmente.

Por lo tanto, las revisiones técnicas deben evitar comparar el paso de tubos sin revisar también el punto de diseño del lado del aire. La condición de prueba pertinente debe especificar al menos el caudal de refrigerante, la temperatura de entrada del refrigerante, la temperatura de entrada de aire, el flujo de aire o el punto de funcionamiento del ventilador y la presión del sistema. Un valor de disipación térmica indicado sin estas condiciones es difícil de comparar entre proveedores.

Por qué la maquinaria de construcción requiere una evaluación diferente

Para maquinaria de construcción, agricultura, equipos de minería y otras aplicaciones todoterreno, el caso de diseño rara vez corresponde a una condición de flujo de aire limpio en carretera. La baja velocidad de desplazamiento, la alta temperatura ambiente, la elevada carga del motor, el polvo, la paja, el barro y los ciclos térmicos repetidos influyen en la disposición adecuada del núcleo del radiador.

En estas aplicaciones, una densidad elevada de aletas y tubos puede proporcionar una ventaja de capacidad cuando está limpia, pero su rendimiento en servicio puede deteriorarse rápidamente si los residuos bloquean los conductos de aire. El problema suele asociarse más directamente con la geometría de las aletas, pero la separación entre tubos importa porque define la estructura que soporta el paquete de aletas y limita el rango de configuraciones factibles del lado del aire. Un núcleo debe evaluarse después de considerar su patrón probable de contaminación y el método de limpieza, no solo su rendimiento inicial de laboratorio.

Una separación mayor o un paquete del lado del aire menos restrictivo puede ser preferible cuando el equipo debe mantener la capacidad de refrigeración entre intervalos de mantenimiento. No se trata de un compromiso porque el diseño térmico sea menos importante; es el reconocimiento de que el flujo de aire mantenido bajo contaminación real puede superar una cifra más alta de disipación térmica con el núcleo limpio.

Los evaluadores también deben revisar las cargas de vibración y montaje. Un núcleo grande y denso puede experimentar una exposición significativa a la fatiga en aplicaciones todoterreno. El paso de tubo, el ancho de tubo, la unión de las aletas, el soporte lateral y las tolerancias de expansión deben funcionar conjuntamente. Un núcleo eficiente en flujo que desarrolla fugas bajo esfuerzos térmicos o vibratorios repetidos no es un resultado aceptable para el sistema.

Los módulos de nuevas energías introducen restricciones adicionales

Los sistemas de batería, electrónica de potencia, propulsión eléctrica y carga suelen operar con rangos de temperatura permitidos más estrechos que los sistemas convencionales de refrigeración del motor, aunque los límites exactos varían según el componente y la estrategia de gestión térmica. Sus circuitos de refrigerante también pueden utilizar bombas eléctricas más pequeñas, arquitecturas de múltiples circuitos, conexiones de chiller o válvulas que modifican dinámicamente las trayectorias del flujo.

En estas condiciones, la selección del radiador debe centrarse en el mapa operativo completo en lugar de en un único punto de carga máxima. El núcleo del radiador debe proporcionar un rendimiento estable a baja velocidad del ventilador, flujo parcial y condiciones ambientales cambiantes, evitando al mismo tiempo una demanda hidráulica excesiva. La separación entre tubos y el diseño de los conductos también pueden afectar la rapidez con la que el sistema responde a un evento térmico transitorio.

Las dimensiones del núcleo proporcionan una referencia útil de instalación, pero no definen por sí solas el rendimiento. Por ejemplo, elRADIADOR XD81112 PARA NUEVO LANZAMIENTO se identifica con un núcleo de 815*934*40mm. Ese espacio puede adaptarse a un concepto de instalación específico, pero su idoneidad sigue dependiendo de la disposición de los tubos, la configuración de los conductos internos, la especificación de las aletas, la caída de presión permitida en el lado del refrigerante, el flujo de aire a través del módulo instalado y el ciclo de trabajo objetivo. Comparar únicamente las dimensiones frontales o el espesor constituye una evaluación técnica incompleta.

Suposiciones comunes que deben cuestionarse

“Más tubos siempre significan más refrigeración.” Más tubos pueden aumentar el área potencial de transferencia de calor, pero solo si el refrigerante llega a ellos de manera uniforme y el flujo de aire puede aprovechar la superficie de aletas asociada. Las pérdidas en el colector, las limitaciones del ventilador y las obstrucciones en el lado del aire pueden reducir o eliminar la ganancia esperada.

“Una menor caída de presión siempre es mejor.” Una restricción extremadamente baja puede asociarse con baja velocidad del refrigerante o transferencia de calor interna insuficiente, según el diseño. El objetivo es cumplir con el presupuesto de caída de presión del sistema mientras se logra el rendimiento térmico requerido.

“El espesor del núcleo puede compensar un paso de tubo inadecuado.” Aumentar el espesor añade superficie, pero también alarga el recorrido del aire. En paquetes de refrigeración apilados, los intercambiadores de calor situados aguas abajo pueden recibir aire más caliente y de menor velocidad. Un mayor espesor no implica automáticamente una mayor capacidad utilizable.

“Una prueba con el núcleo limpio representa el comportamiento en campo.” No representa adecuadamente la suciedad, el funcionamiento variable del ventilador, las vibraciones, la altitud, las cargas transitorias ni el estado degradado del refrigerante. La validación representativa del campo es particularmente importante para los equipos todoterreno.

“La misma geometría de núcleo puede servir para todos los circuitos de refrigerante.” Un núcleo adecuado para un circuito de motor de alto caudal puede no adaptarse bien a un circuito de batería de menor caudal, incluso cuando ambos tengan cargas térmicas nominales similares. Las características de la bomba y la pérdida de presión permitida son importantes.

Una secuencia práctica de evaluación

Los evaluadores técnicos pueden reducir la incertidumbre comenzando por los requisitos del sistema en lugar de por una densidad de tubos preferida. Establezca la carga térmica y las condiciones bajo las cuales debe disiparse: temperatura ambiente máxima, temperatura de entrada del refrigerante, caudal total de refrigerante, flujo de aire disponible, altitud cuando corresponda y contaminación esperada. A continuación, defina los límites aceptables de caída de presión en el lado del refrigerante y en el lado del aire.

Después, solicite información que vincule el núcleo de radiador propuesto con dichas condiciones. Como mínimo, debe incluir las dimensiones del núcleo, el número y perfil de los tubos, el paso de tubo, la especificación de las aletas, la trayectoria de flujo o disposición de pasos, la caída de presión en el lado del refrigerante al caudal y temperatura indicados, y las condiciones de prueba de disipación térmica. Cuando la aplicación sea sensible, pregunte cómo se evaluó la distribución del flujo y si el diseño se ha validado en un paquete de refrigeración instalado, en lugar de únicamente como radiador independiente.

Los controles de fabricación también merecen atención. En un núcleo de aluminio soldado por brazing, la separación entre tubos no es simplemente una dimensión de plano; debe mantenerse de forma consistente durante el ensamblaje y la soldadura fuerte. La variación dimensional puede afectar el acoplamiento de las aletas, la calidad de las uniones de soldadura fuerte, la alineación de los colectores y las tensiones locales. La revisión del proveedor debe abarcar la capacidad del proceso, las pruebas de fugas, los controles de limpieza, la trazabilidad de materiales y la validación de fatiga adecuada para el servicio previsto. Las afirmaciones sobre calificaciones empresariales o escala de producción no sustituyen la verificación específica de la aplicación.

Por último, evalúe la facilidad de mantenimiento. Considere qué ocurre cuando las aletas externas se ensucian, cuando la calidad del refrigerante no es óptima, cuando una bomba se desvía del caudal nominal o cuando la máquina opera a baja velocidad durante períodos prolongados. Estas condiciones revelan si un diseño de núcleo de radiador prometedor dispone de suficiente margen práctico para la aplicación real.

La separación entre tubos se trata mejor como una variable de diseño dentro de un sistema térmico e hidráulico acoplado. Las decisiones de selección más sólidas surgen de vincular esta variable con la distribución de flujo medida, límites realistas de caída de presión, el comportamiento del lado del aire y el ciclo de trabajo al que realmente se enfrentará el equipo. Ahí es donde un radiador pasa de ser dimensionalmente compatible a ser técnicamente adecuado para su propósito.
