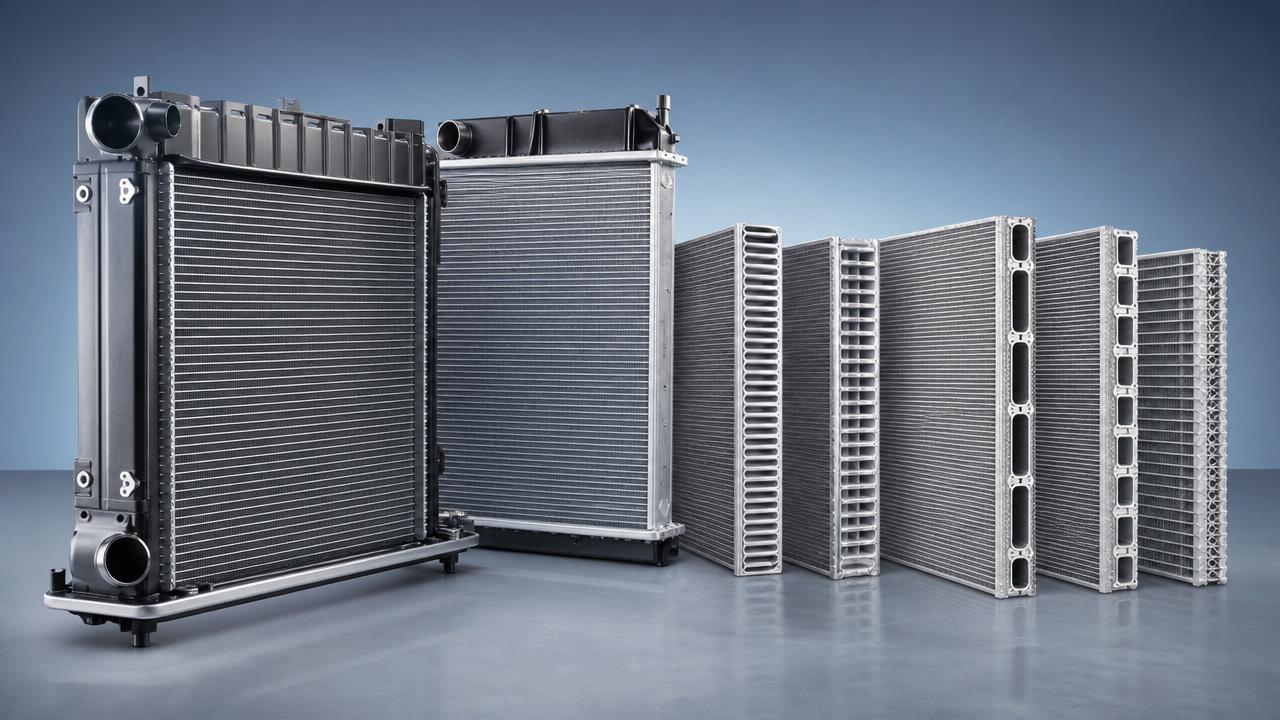

Cómo elegir un núcleo de radiador: material, espesor, paso de aletas y disposición de los tubos

Elegir un núcleo de radiador rara vez es una decisión de un solo parámetro. En camiones pesados, vehículos de pasajeros, equipos de construcción y sistemas de refrigeración de nueva energía, el núcleo adecuado afecta la disipación de calor, la estabilidad de presión, la eficiencia de integración y la durabilidad a largo plazo. El material, el espesor, el paso de aletas y la disposición de los tubos deben evaluarse en conjunto, porque un núcleo de radiador que funciona bien en un ciclo de trabajo puede rendir por debajo de lo esperado en otro.

Por eso la selección del núcleo de radiador se ha convertido en una cuestión práctica de ingeniería en lugar de un simple ejercicio de catálogo. En el sector de repuestos, especialmente donde las cargas operativas varían ampliamente, el proceso de evaluación debe conectar los objetivos térmicos con las condiciones de flujo de aire, la calidad del refrigerante, la exposición a vibraciones y las expectativas de servicio.

Por qué la elección del núcleo de radiador importa ahora

Los sistemas de refrigeración están sometidos a más presión que antes. La mayor potencia del motor, el espacio de instalación más limitado, las cargas térmicas relacionadas con las emisiones y los sistemas auxiliares electrificados aumentan la exigencia sobre cada núcleo de radiador.

Una incompatibilidad suele aparecer de formas conocidas. La temperatura del refrigerante aumenta durante las subidas, el trabajo del ventilador se vuelve excesivo, o la obstrucción del núcleo reduce el rendimiento estable con el tiempo. Estos no siempre son fallos a nivel del sistema. A menudo, la propia especificación del núcleo de radiador es el factor limitante.

Esto es especialmente relevante en cadenas de suministro que atienden múltiples plataformas de vehículos. Liaocheng Xinde Auto Parts Co., Ltd., establecida en 2018, se ha centrado en radiadores, intercoolers, radiadores para maquinaria de construcción y módulos de radiador para camiones pesados, así como para nuevas energías. Ese contexto refleja una realidad más amplia del mercado: la diversidad de aplicaciones hace que una evaluación cuidadosa del núcleo de radiador sea más valiosa, no menos.

Empiece por la función térmica, no por el plano

Antes de comparar diseños, defina el rango operativo. Un núcleo de radiador debe seleccionarse según condiciones reales, no solo según la potencia nominal del motor.

• Requisito máximo de disipación de calor bajo la peor temperatura ambiente
• Área frontal disponible y profundidad de instalación
• Perfil de velocidad del vehículo y dependencia del ventilador con bajo flujo de aire
• Química del refrigerante, riesgo de contaminación e intervalos de mantenimiento
• Nivel de vibración, pulsos de presión y vida útil esperada

Una vez que estos datos están claros, las cuatro variables principales son más fáciles de evaluar. Sin ese contexto, incluso un núcleo de radiador de alto rendimiento puede resultar sobredimensionado, restrictivo o innecesariamente costoso.

La selección del material determina la eficiencia y la durabilidad

El material afecta más que el peso. Influye en la conductividad térmica, la resistencia a la corrosión, los métodos de conformado, la reparabilidad y el costo total del módulo. En la mayoría de las aplicaciones actuales, el aluminio domina el diseño moderno de núcleos de radiador porque equilibra la transferencia de calor, la masa y la fabricabilidad.

El cobre-latón aún tiene valor en algunos entornos orientados a la reparación o especializados. Puede ser más fácil de mantener en campo y sigue siendo familiar en ciertos sistemas heredados. Sin embargo, normalmente aporta más peso y diferentes compromisos de integración.

En la práctica, la mejor elección de material depende de la exposición a la corrosión, el ciclo de trabajo, el modelo de servicio y los objetivos de masa. Un núcleo de radiador para equipos logísticos con paradas y arranques frecuentes puede necesitar un equilibrio diferente al de uno para camiones pesados de larga distancia o maquinaria de construcción.

El espesor del núcleo es un equilibrio, no un máximo

Un núcleo de radiador más grueso suele ofrecer más área de transferencia de calor, pero eso no significa automáticamente una mejor refrigeración. A medida que aumenta el espesor, también aumenta la resistencia al flujo de aire. Si el aire no puede pasar de forma eficaz por la parte trasera, una parte del núcleo aporta menos de lo esperado.

Aquí es donde importan las condiciones reales de operación. Un vehículo con fuerte entrada de aire por avance a velocidad puede tolerar un espesor diferente al de una máquina que pasa muchas horas a baja velocidad con aletas cargadas de polvo y flujo de aire impulsado por ventilador.

Una revisión práctica debe comparar tres aspectos en conjunto: la ganancia térmica por filas o profundidad añadidas, la penalización por potencia del ventilador o caída de presión, y el riesgo de ensuciamiento en campo. Si se ignora una parte de ese equilibrio, el núcleo de radiador puede parecer robusto sobre el papel y débil en servicio.

Por eso también importan las soluciones específicas para cada plataforma. En algunas aplicaciones de vehículos de pasajeros y comerciales, un diseño compacto pero eficiente comoradiator for benz puede ilustrar cómo los límites de integración determinan el espesor preferido del núcleo de radiador.

El paso de aletas afecta el flujo de aire, la resistencia a la obstrucción y el rendimiento utilizable

El paso de aletas a menudo se subestima durante la selección inicial. Un espaciado de aletas más cerrado aumenta la superficie de transferencia de calor, pero también eleva la resistencia del lado del aire y puede atrapar polvo, barro, insectos o residuos aceitosos con mayor facilidad.

En un entorno limpio y orientado a carretera, un paso de aletas más denso puede respaldar un rendimiento más alto. En minería, construcción, agricultura o uso en carreteras mixtas, un paso más amplio puede ofrecer una refrigeración real más estable porque permanece abierto durante más tiempo.

Por lo tanto, el mejor núcleo de radiador no siempre es el que tiene la mayor densidad superficial teórica. Es el que sigue intercambiando calor después de semanas o meses de servicio real.

Qué comparar al revisar el paso de aletas

• Nivel de contaminación esperado alrededor del vehículo o la máquina
• Facilidad de limpieza sin dañar las aletas
• Fuente de flujo de aire, incluida la curva del ventilador y el diseño de la carcasa
• Implicaciones de ruido y caída de presión a nivel del sistema

Un núcleo de radiador que sigue siendo mantenible bajo contaminación suele tener mayor valor de ciclo de vida que uno que solo destaca en condiciones de laboratorio.

La disposición de los tubos determina el comportamiento del flujo dentro del núcleo

La disposición de los tubos define la distribución del refrigerante, la caída de presión, la resistencia al estallido y la transferencia de calor local. Los tubos planos, los tubos multicanal y las diferentes configuraciones de filas no son pequeños detalles geométricos. Definen la eficacia con la que el núcleo de radiador utiliza su área disponible.

Una disposición bien diseñada ayuda a evitar zonas muertas, velocidad desigual del refrigerante y desequilibrio de temperatura en la superficie del núcleo. También afecta la forma en que el núcleo responde a los ciclos térmicos y la vibración.

Al revisar muestras, conviene mirar más allá de las dimensiones nominales. El diseño de los cabezales, la consistencia de la soldadura fuerte y la uniformidad de los conductos internos pueden cambiar el rendimiento real del núcleo de radiador más de lo que sugiere una simple comparación de catálogo.

El contexto de la aplicación cambia la respuesta correcta

La misma lógica del núcleo de radiador no se aplica por igual a todas las plataformas. Los camiones pesados suelen priorizar una larga vida útil, resistencia a vibraciones y refrigeración bajo carga sostenida. La maquinaria de construcción a menudo pone más énfasis en la resistencia al ensuciamiento y el comportamiento del flujo de aire a baja velocidad.

Los módulos de radiador de nueva energía introducen otra capa. La gestión térmica puede involucrar baterías, motores, electrónica de potencia o circuitos de refrigeración híbridos. En estos casos, la selección del núcleo de radiador debe alinearse con la integración multicircuito y ventanas de control térmico más estrictas.

Ese cambio de la industria explica por qué los proveedores experimentados invierten tanto en fabricación como en capacidad de diseño. Una empresa con desarrollo activo en aplicaciones para camiones, maquinaria y nuevas energías suele estar mejor posicionada para adaptar la arquitectura del núcleo de radiador a la realidad operativa en lugar de depender de sustituciones genéricas.

Una lista de verificación práctica para comparar opciones

Un proceso de comparación útil debe ser lo bastante simple para aplicarse, pero lo bastante detallado para detectar el riesgo de incompatibilidad.

• Confirmar la carga térmica, el rango ambiente y la condición de flujo de aire
• Verificar si el material se adapta al refrigerante y a la exposición a la corrosión
• Revisar el espesor frente a la capacidad del ventilador y la profundidad de integración
• Ajustar el paso de aletas a las condiciones de contaminación y limpieza
• Examinar la disposición de los tubos para la caída de presión y la uniformidad del flujo
• Solicitar datos de validación, no solo especificaciones nominales

Si se necesita un producto de referencia para benchmarking en un contexto específico de vehículo, soluciones como radiator for benz pueden ser útiles como puntos de comparación para integración, ajuste y comportamiento de refrigeración esperado.

Qué hacer después con una evaluación del núcleo de radiador

Las decisiones más fiables provienen de reducir la brecha entre los datos de diseño y las condiciones de campo. Eso significa elaborar una lista corta basada en requisitos térmicos y mecánicos, y luego verificar muestras o informes de validación frente a ciclos de trabajo reales.

Un núcleo de radiador no debe juzgarse solo por tamaño o precio. La elección del material, el espesor del núcleo, el paso de aletas y la disposición de los tubos funcionan como un solo sistema. Cuando esos cuatro factores se alinean con la aplicación, el resultado es una refrigeración más estable, menos problemas de servicio y una base más clara para la selección de repuestos a largo plazo.

El siguiente paso suele ser sencillo: definir el escenario operativo en detalle, comparar al menos dos estructuras de núcleo de radiador frente a ese escenario, y tratar los datos de validación como el filtro final antes de la aprobación.
