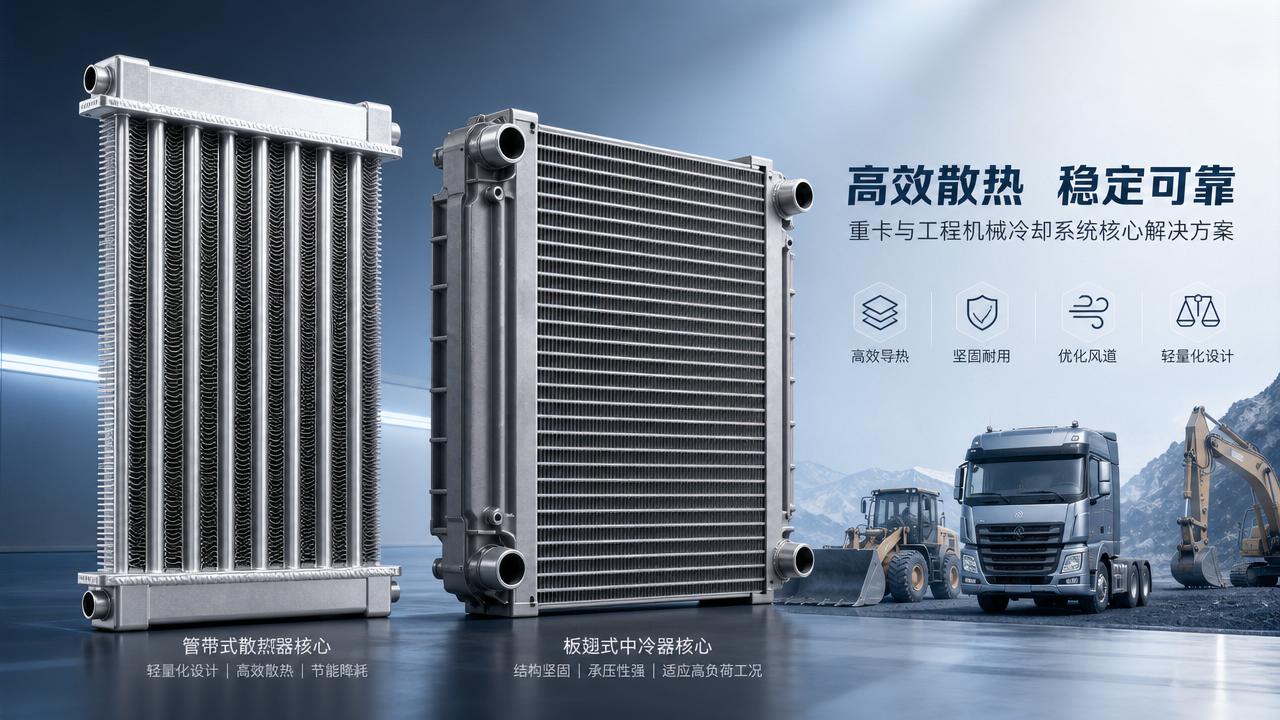

Tipos de núcleos de radiador: tubo y aleta vs barra y placa para distintas exigencias de refrigeración
Tipos de núcleo de radiador: tubo y aleta frente a barra y placa para diferentes demandas de refrigeración
Elegir el núcleo de radiador adecuado afecta la eficiencia de refrigeración, la durabilidad, el empaquetado y el coste del ciclo de vida.
Esa decisión se vuelve más importante cuando el equipo funciona bajo cargas pesadas, ciclos de trabajo prolongados o temperaturas ambientales inestables.
En la práctica, la mayor parte del trabajo de selección se reduce a dos diseños principales de núcleo de radiador.
Son tubo y aleta, y barra y placa.
Cada tipo de núcleo de radiador resuelve la disipación de calor de una manera diferente.
Cada uno también implica compromisos en resistencia al flujo de aire, resistencia estructural, reparabilidad y peso.
Para camiones pesados, maquinaria de construcción y sistemas térmicos de nueva energía, esos compromisos rara vez son menores.
Definen los márgenes operativos y la fiabilidad real en campo.
Esta comparación explica cómo adaptar un núcleo de radiador a las demandas reales de refrigeración, no solo a los números de catálogo.
Por qué importa la selección del núcleo de radiador
Un núcleo de radiador es el centro de intercambio térmico del conjunto de refrigeración.
Sus conductos internos transfieren calor del refrigerante o del aire de carga al flujo de aire exterior.
Si el núcleo de radiador no está bien adaptado, puede aparecer sobrecalentamiento incluso cuando la potencia del ventilador y el caudal de refrigerante parecen adecuados.
Más importante aún, una mala selección puede aumentar la caída de presión, elevar el consumo de combustible y reducir la vida útil de los componentes.
Según las tendencias recientes de los proyectos, los entornos operativos se están volviendo más exigentes.
Las máquinas ahora se enfrentan a mayores potencias de motor, espacios de instalación más ajustados y expectativas de durabilidad más altas.
Eso significa que el diseño del núcleo de radiador ya no puede tratarse como una elección genérica de producto básico.
Necesita una evaluación basada en la aplicación.
Núcleo de radiador de tubo y aleta: ligero y favorable al flujo de aire
Un núcleo de radiador de tubo y aleta utiliza tubos planos u ovalados conectados por aletas externas delgadas.
El refrigerante o el aire comprimido fluye dentro de los tubos.
El calor se desplaza hacia el exterior a través de las paredes de los tubos y hacia las aletas.
El aire que pasa a través del campo de aletas elimina entonces ese calor.
Principales ventajas
- Un menor peso ayuda a la eficiencia del vehículo y facilita el empaquetado del módulo.
- Una menor resistencia del lado del aire favorece un mejor flujo de aire con capacidad limitada del ventilador.
- Buen rendimiento térmico en aplicaciones con trayectorias de flujo de aire más limpias.
- Normalmente es más rentable para la producción de alto volumen.
Límites típicos
- Las estructuras de aletas más delgadas pueden ser más vulnerables a la vibración y al impacto.
- Los entornos sucios pueden obstruir más rápido los conductos estrechos de las aletas.
- Los ciclos de trabajo severos pueden revelar riesgos de fatiga con el tiempo.
Por lo tanto, un núcleo de radiador de tubo y aleta suele adaptarse a camiones de carretera, rutas de flotas controladas y sistemas en los que el peso y la eficiencia del flujo de aire son lo más importante.
Núcleo de radiador de barra y placa: más resistente en condiciones exigentes
Un núcleo de radiador de barra y placa se construye con barras, placas y turbuladores internos más gruesos.
Esta estructura suele ser más pesada, pero también mucho más robusta.
El diseño crea una fuerte transferencia de calor interna y una mayor resistencia mecánica.
Eso importa cuando la vibración, los residuos, los pulsos de presión o las cargas de choque forman parte del funcionamiento normal.
Principales ventajas
- Una mayor resistencia estructural admite terrenos difíciles y vibraciones severas.
- Mejor resistencia a la presión y a los ciclos térmicos.
- A menudo se prefiere para la refrigeración del aire de carga en sistemas de alta sobrealimentación.
- Mayor confianza en servicio en equipos de construcción y todoterreno.
Límites típicos
- Un mayor peso puede afectar los objetivos del módulo y la eficiencia total del sistema.
- La caída de presión del lado del aire puede ser mayor en algunos diseños.
- El coste de fabricación suele ser mayor que el de un núcleo de radiador de tubo y aleta.
En resumen, la barra y placa suele ser la opción de núcleo de radiador más segura para condiciones severas y altas exigencias de fiabilidad.
Comparación directa para decisiones de refrigeración
Esta vista lado a lado deja claro un punto.
No existe un núcleo de radiador universalmente mejor.
La opción correcta depende de la carga térmica, el nivel de contaminación, los objetivos de presión y el riesgo estructural.
Cómo las condiciones de funcionamiento cambian el núcleo de radiador adecuado
El contexto de la aplicación debe guiar cada decisión sobre el núcleo de radiador.
Un diseño que funciona bien en una plataforma puede rendir por debajo de lo esperado en otra.
Camiones pesados
Los camiones pesados de larga distancia suelen priorizar un flujo de aire estable, menor peso y eficiencia de combustible.
En estos casos, un núcleo de radiador de tubo y aleta puede ofrecer un equilibrio sólido.
Sin embargo, los motores de alta potencia o los sistemas turbo agresivos aún pueden favorecer secciones de intercooler de barra y placa.
Maquinaria de construcción
El polvo, la vibración, el impacto y las oscilaciones de carga con paradas y arranques son mucho más comunes aquí.
Eso lleva muchos programas hacia un núcleo de radiador de barra y placa.
La resistencia adicional a menudo justifica la masa y el coste adicionales.
Módulos térmicos de nueva energía
La gestión térmica de baterías, electrónica de potencia y sistemas híbridos añade nuevas restricciones.
El empaquetado es más ajustado y las ventanas de control de temperatura son más estrechas.
Aquí, la selección del núcleo de radiador normalmente requiere equilibrar compacidad, baja caída de presión y estabilidad a largo plazo.
Por eso las pruebas a nivel de sistema importan más que las suposiciones.
Lista práctica de evaluación
Una revisión útil del núcleo de radiador debe ir más allá de las dimensiones básicas.
Debe probar cómo se comporta el diseño en ventanas de funcionamiento reales.
- Definir la carga térmica máxima, no solo la carga media.
- Comprobar conjuntamente la caída de presión del lado del refrigerante y del lado del aire.
- Revisar los niveles de vibración, la exposición a impactos y el riesgo de contaminación.
- Confirmar la potencia disponible del ventilador y la calidad real de la trayectoria del flujo de aire.
- Estimar el coste del ciclo de vida, incluidos los tiempos de inactividad por limpieza y mantenimiento.
- Validar la calidad de la soldadura fuerte, la consistencia del material y el control del proceso del proveedor.
Aquí es donde la capacidad del proveedor se convierte en parte del control del riesgo técnico.
Liaocheng Xinde Auto Parts Co., Ltd. se centra en radiadores de tanque de agua, intercoolers, radiadores para maquinaria de construcción y productos de refrigeración para camiones pesados.
Desde 2018, la empresa se ha expandido rápidamente y ha construido un sólido perfil de fabricación en China.
Su alcance de productos también admite módulos de radiador de nueva energía, lo que refleja el cambio más amplio en la demanda de gestión térmica.
Un ejemplo de producto en el trabajo real de selección
En proyectos de refrigeración del aire de carga, la arquitectura del núcleo a menudo determina si las temperaturas de admisión se mantienen dentro del objetivo durante una carga sostenida.
Una referencia práctica esINTERCOOLER FOR MAN XD163.
Esta solución coincide con MAN OEM 8161300216 y utiliza un tamaño de 665*892*62.
Detalles como estos importan porque el dimensionamiento del núcleo de radiador por sí solo no garantiza el ajuste.
La decisión final todavía depende de la demanda de caudal, el espacio de instalación, la resistencia a la presión y las condiciones de servicio.
Por eso también comparar tubo y aleta con barra y placa desde el principio puede reducir el riesgo de rediseño más adelante.
Errores comunes al comparar tipos de núcleo de radiador
- Elegir solo por el precio inicial en lugar del valor operativo total.
- Ignorar las restricciones de flujo de aire creadas por todo el conjunto de refrigeración.
- Suponer que un núcleo de radiador más resistente siempre es la mejor opción.
- Usar dimensiones nominales sin comprobar el rendimiento térmico y de presión.
- Omitir la validación de durabilidad en aplicaciones con mucha vibración.
Estos errores son comunes porque las decisiones de refrigeración a menudo se toman bajo presión de tiempo, pero su impacto posterior es grande.
Guía final de selección
Si la prioridad es menor peso, mejor flujo de aire y eficiencia de costes, un núcleo de radiador de tubo y aleta suele ser el punto de partida lógico.
Si la aplicación enfrenta vibraciones severas, suciedad, alta sobrealimentación o ciclos térmicos severos, la barra y placa normalmente ofrece más protección.
El camino más inteligente es comparar cada núcleo de radiador con casos de carga reales, no con suposiciones genéricas.
Ese enfoque mejora la fiabilidad de la refrigeración y evita un sobrediseño costoso.
Cuando la selección se vincula a datos de rendimiento, riesgo estructural y contexto operativo, el núcleo de radiador adecuado resulta mucho más fácil de identificar.
